Установка электродного котла галан – Схемы подключения электродных котлов Галан | Руководства по котлам Галан | Настройки

Содержание

Схемы подключения электродных котлов Галан | Руководства по котлам Галан | Настройки

Основные требования к системе отопления:


1. Система отопления – двухтрубная, закрытого типа (закрытый расширительный бак с мембраной, по объему -1/10L)

2. Котел монтируется строго вертикально, не выше уровня радиаторов

3. Соотношение диаметров обвязки:

— котельный блок -Ø32

— стояк — Ø 32 (1″/1/4)

— стояк для модульных систем (несколько котлов в пакете) – рассчитывается индивидуально, от количества   котлов в модуле.

— магистраль — Ø 25

— выводы на радиатор — Ø 20.

4. Первые 120 см трубной обвязки котла на подаче:

труба металл не оцинкованная (1″/1/4),  до перехода на пластик, без сужения диаметра выходного патрубка котла. Это увеличивает зону ионизации теплоносителя (рекомендуется).Монтаж – вертикально.

5. При подборе радиаторов строго соблюдать соотношение мощности котла и суммарной мощности секций радиаторов. Суммарная мощность секций (панелей) радиаторов не должна превышать номинальную мощность котла.

6. При врезке котла в действующую систему, промывка ингибитором «Протектор» – обязательна. Солевые отложения (при предыдущей эксплуатации с обычной водой)  на элементах системы, не позволят правильно настроить плотность теплоносителя для электродного котла.

7. Система отопления с котлом электродного типа, в комплектации «Галан-BeeRT», заправляется только дистиллированной водой, с дальнейшим подбором плотности.

8. В случае пониженного напряжения в эл.сети (200v и ниже при включенном котле) необходимо применять нормализатор тока соответствующей мощности.

9. Клемма «0» котла обязательно заземляется.

10. Строго придерживаться указаний по монтажу (место расположения в помещении) выносного устройства климат-контроль. От этого зависит правильность и экономичность работы всей системы.

11.

Строго придерживаться рекомендации производителя по литражу системы — не более 12л/1кВт мощности (идеально 8-10л/1кВт)

12. Электродный котел может работать в системе «теплый пол», при условии выполнения рекомендации производителя по схеме монтажа.

13. Правильно подобранный циркуляционный насос обеспечит эффективное распределение теплоносителя по системе и правильный процесс ионизации в камере котла.

14. Наличие группы безопасности (манометр, подрывной клапан, клапан-обезвоздушиватель) в верхней точке системы – обязательно.

15. Корпус котла, места креплений датчиков, обвязка котельного узла, стояк – упаковываются в теплоизолятор типа «мирелон», или аналогичные.

16. Алюминиевые радиаторы некоторых производителей имеют  «грязный» сплав. Некоторые компоненты таких сплавов с течением времени растворяются и  изменяют удельное сопротивление воды, засоряют электроды котла. В этом случае рекомендуется добавлять в раствор  специальную присадку «Поток», или использовать в системе отопления сепаратор шлама и воздуха.

17. Рекомендуем использовать при монтаже сепаратор воздуха и шлама (как вариант –«Spirovent Air&Dirt»). Этот элемент навесного оборудования позволяет исключить такие проблемы как:

  • — недогрев системы
  • — прожиг нагревающих элементов или электродов
  • — падение мощности котла (любого типа)
  • — увеличение энергопотребления
  • — сезонное техобслуживание системы отопления по очистке от шлама

18. Рекомендуемые радиаторы:

  • — биметаллические

  • — чугунные евро-стандарта (Чехословакия, Турция)

  • — алюминиевые (из первичного алюминия)

  • — допускается система «регистров», с условием соблюдения рекомендаций по литражу, в стандартной    комплектации (радиаторные вентиля, кран «маевского»)

19. ВНИМАНИЕ ! При зажиме гаек на клемах подсоединения кабеля к электродам котла, использовать только два ключа. Одним ключом удерживая контргайку, другим затягивать зажимную гайку. Внимательно следить за фиксацией электрода и не допускать его проворачивания в посадочной втулке. В случае проворачивания электрода, или перетяжке фиксирующей гайки, посадочная втулка лопается и электрод приходит в негодность. Данная проблема является нарушением правил монтажа и не подпадает под гарантийные обязательства.

Типовые схемы подключения электродных котлов

Схема стандартного подключения

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности

Схема параллельного подключения

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Иной котел

Схема подключения — радиатор + подогрев пола

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Трёхходовой вентиль с сервоприводом
  10. Контур отопления пола
  11. Автоматика отопления пола

Схема подключения — обогрев пола

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности
  9. Контур отопления пола
  10. Автоматика отопления пола
  11. Комнатный термостат
  12. Вентиль с сервоприводом
  13. Байпас с обратным клапаном и термовентилем

xn--80aah7al.com

Электродный котел — что это и как установить своими руками

Экология потребления.Усадьба:Бытовые отопительные котлы пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам».

Бытовые отопительные котлы  пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам». Что представляет собой модели нового котла, и какие условия существуют для его собственноручного подключения?

Котлы Галан, принцип работы, технические характеристики и конструкция

Электродный котел отопления представляет собой ТЭНовую конструкцию, оснащенную материалами от европейского производителя. Напомним, что это сталь нержавеющая марки AISI 316L и нихромы с повышенной нагрузочной способностью, выдерживающие длительный рабочий цикл.



Принцип работы  электродного котла галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.



Электролиз и перенос тепла  нагретого состояния электродов осуществляется при постоянном токе. Компактную конструкцию нагревательных блоков отличают небольшие габаритные размеры и вес котла в сборе. Теплоносителем отопительной электродной системы является антифриз.



технические характеристики электродных котлов

Основной технической характеристикой котла электродного является мощность.

Линейка электродных котлов представлена моделями Очаг, Гейзер и Вулкан.

Самым маленьким отопительным котлом является серия ОЧАГ, имеющая незначительную потребляемую мощность (от 2 до 6 кВт), предназначенную для  обогрева площади 120, 230 и 280 куб.м.



Например, электродный котел галан очаг 3 имеет такие характеристики:

  • габаритные размеры: длина 275 мм,  35 мм, вес прибора менее 1 кг.
  • мощность 3 кВт позволяет обогреть помещение площадью 120 м3.

Модели ГЕЙЗЕР средней производительности обладают повышенной мощностью – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры равны 360 и 410 мм,  130 мм, вес 5 кг.



Самыми мощными являются модели

ВУЛКАН, обладающие мощностью 25, 36 и 50 кВт и предназначены для обогрева помещений от 830 до 1650 м3.

Линейный КПД электродного котла может достигать 96-98 %. По отношению к традиционному ТЭНовому, экономичность электродного котла составляет до 50% за счет способа непосредственного нагрева теплоносителя.




Первое, что бросается в глаз при виде электродных котлов это необычная конструкция. Вместо пузатого и объемного котла длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенные стрелочками разного цвета (входящей синей и выходящей красной). Металлический корпус котла может иметь диаметр от 40 до 100 мм длиной 310 – 350 мм.конструкция электродных котлов



В процессе электролиза и при разогреве теплоносителя в котле повышается внутреннее давление до 2Атм. Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором.

Особое внимание заслуживают многофункциональные блоки управления, предназначенные для осуществления определенного алгоритма работы нагревателей электрических. Установку и монтаж электродного котла без определенных знаний произвести собственноручно будет сложно.

Процесс монтажа  сводится  к установке непосредственно котла Галан, навесного оборудования, обвязке, подключению электроники и закачки в отопительную систему теплоносителя.



Комплект поставки

В комплект поставки электродного котла от производителя входят:

  • электродный блок мощностью от 3-50 кВт
  • силовой блок, включающий автомат защиты, модульный контактор и цифровой терморегулятор воды
  • цифровой терморегулятор по воздуху блок «климат-контроль».

Навесное оборудование (расширительный бак и насос) в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно.



Требования к отопительной системе

Чтобы обеспечить нормальное функционирование отопительной системы необходимо соблюсти ряд требований:

  • предполагаемая система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (характеристики по объему 1/10L)
  • котел монтируют вертикально, не превышая уровень радиаторов
  • при обвязке котла рекомендуется соблюдать соотношения диаметров блока котельного (Ø 32), стояка  Ø32 (1″/1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).



Для подключения в отопительную систему рекомендованы чугунные, алюминиевые и биметаллические типы радиаторов, а также система регистров с соблюдением стандартной комплектации и литража теплоносителя.

Обвязка электродного котла

Обвязке котла электродного подлежат следующие компоненты отопительной системы:

  • расширительный бак
  • насос циркуляционный
  • группа безопасности
  • краны обратки и фильтр грубой очистки
  • кран залива теплоносителя
  • кран слива теплоносителя из системы
  • кран подачи.



Перед монтажом и установкой электродного котла галан необходимо произвести расчеты компонентов отопительной системы. Мощность котла  рассчитывают согласно площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определяют место будущей установки котла и разрабатывают схему и развязку магистралей, тип радиаторов.

Если планируется установить котел в существующую отопительную систему (в большинстве случаев), то расчет может быть ограничен правильной обвязкой и подключением силового блока и терморегулятора.

Производим монтаж котла Галан

Для монтажа котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.



После установки котла производят размещение расширительного бака и насоса циркуляционного. Запорные краны на магистрали трубопровода устанавливают после обратки и расширительного бака. Вентили устанавливают до и после радиаторной группы.

Как произвести монтаж котла и навесного стандартного оборудования, показано здесь.

Схемы подключения котла

Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.



Самыми простыми считаются схемы подключения однофазного электродного котла  или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.



Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.



При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.



Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.

Электронное управление котлом

Электронное управление  представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.



Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.



Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.

Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.

Произвести подключение блока управления  поможет видео.

После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках

econet.ru

Электродный котел Галан — принцип работы, отзывы

Здесь вы узнаете:

Электрическое отопительное оборудование применяется для создания отопительных систем в зданиях, не подключенных к газовым магистралям. Нельзя сказать, что это самый дешевый способ обогрева, но иногда он является единственно приемлемым. Для того чтобы сделать отопление более экономичным, необходимо приобрести электродный котел Галан, принцип работы которого заключается в нагреве теплоносителя без ТЭНов.

В этом обзоре мы рассмотрим:

  • Принципы ионного нагрева в отопительных котлах Галан;
  • Популярные модели котлов;
  • Отзывы пользователей.

После прочтения материала вы сможете сделать свой выбор и решить, нужны вам электродные котлы или нет.

Особенности котлов Галан

Схема работы электродного котла отопления

Схема работы и устройства электродного котла отопления.

Электрические котлы Галан производятся более 20 лет, начиная с 1994-го года – именно в этом году стартовали производственные мощности завода. Спустя несколько лет компания приступила к изготовлению электродных котлов, в которых задействовались проверенные военные технологии. В результате на свет появилось надежное отопительное оборудование, отличающееся эффективностью и безопасностью.

Эффективность достигается за счет конструктивных особенностей оборудования – электродные котлы Галан нагревают теплоноситель напрямую, без использования медленных и не всегда эффективных ТЭНов. Что касается безопасности, то здесь все просто – при отсутствии теплоносителя подача электроэнергии на электроды прекращается. Но можно было бы обойтись и без этого, так как без теплоносителя между электродами образуется воздушный зазор.

Обычные ТЭНовые котлы нередко становятся причиной пожаров, так как при аварии в системе и исчезновении теплоносителя ТЭНы остаются запущенными, что вызывает их перегрев и возгорание.

В чем заключаются преимущества электродных котлов Галан? В первую очередь нужно отметить их продолжительный срок службы, так как ломаться тут практически нечему. ТЭНов здесь нет, на их месте располагаются электроды, нагревающие теплоноситель. Даже если они выйдут из строя, то их можно будет легко заменить – для этого в продаже представлены сменные электроды. Кроме того, электродная схема влияет на экономичность оборудования, так как помещения прогреваются гораздо быстрее.

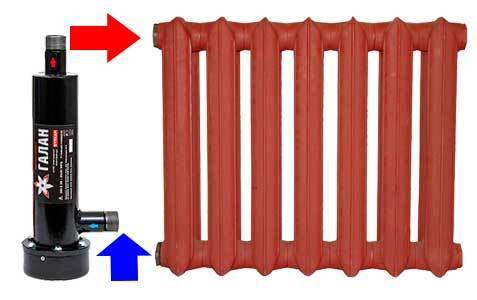

Миниатюрная отопительная система с электродным котлом Галан

Благодаря этой схеме вы сможете оценить простоту монтажа и размеры электродных котлов Галан.

Электрические котлы обладают минимальными размерами – здесь нет громоздких камер сгорания, больших газовых горелок и прочих крупногабаритных узлов. Что касается электродных моделей, то они еще более компактные, так как ионизационная камера у них очень маленькая. Благодаря своей миниатюрности, они не занимают много места в котельных и в прочих помещениях – идеальный выбор для малогабаритных жилых домов.

Электродные котлы Галан отличаются тем, что создают более высокое давление в отопительных системах. За счет этого достигается еще более быстрый прогрев помещений. Если нужно создать отопление одноэтажного частного дома, то можно обойтись без циркуляционного насоса. Иногда используют следующую схему – сначала теплоноситель циркулирует с помощью насоса, а потом переходит на естественную циркуляцию. При небольшой площади домовладения циркуляционный насос не нужен.

Принцип работы электродного котла Галан

Принцип работы электродного котла Галан

В электродных котлах теплоноситель нагревается за счет переменного тока подаваемого на электроды.

Электродные котлы Галан оснащаются ионизационными камерами – здесь находится их сердце. В камерах располагаются электроды, отвечающие за нагрев теплоносителя. На них подается переменный ток с частотой 50 Гц, заставляющий распадаться молекулы воды на положительно и отрицательно заряженные ионы, двигающиеся к электродам с противоположным зарядом. Тепловая энергия в электродных котлах образуется прямо в теплоносителе, а не в ТЭНах, что и обеспечивает более быстрый прогрев.

В качестве теплоносителя может выступать обыкновенная вода или специальные незамерзающие жидкости – их изготовлением занимается компания Галан.

Принцип работы электродных котлов Галан очень прост. И сегодня на этом принципе выпускаются сразу три модельные линейки:

  • ГАЛАН ОЧАГ – от 3 до 6 кВт;
  • ГАЛАН Гейзер – от 9 до 15 кВт;
  • ГАЛАН Вулкан – от 25 до 36 кВт.

Электродные котлы ГАЛАН ОЧАГ работают от однофазных электрических сетей, а для питания котлов ГАЛАН Гейзер и ГАЛАН Вулкан необходима трехфазная сеть.

Для подключения электрического оборудования мощностью свыше 3 кВт необходима отдельная электрическая линия с УЗО, тянущаяся от электрического щита. Управление оборудованием осуществляется с помощью автоматики – она производится на том же предприятии, но приобретается отдельно. Также имеется возможность приобрести пульты дистанционного управления по GSM-каналу.

Где купить электродные котлы Галан и уточнить цены? Они продаются во многих магазинах сантехники и теплотехники. Если вы хотите приобрести оборудование по максимально доступной цене, воспользуйтесь товарными агрегаторами и сервисами сравнения цен.

Основные модели котлов Галан

Электродный котел ГАЛАН ОЧАГ

Электродные котлы из линейки Галан Очаг являются наилучшим выбор для отопления частных домов площадью до 60 кв.м.

Электродные котлы из модельного ряда ГАЛАН ОЧАГ включают в себя модели мощностью 2, 3, 5 и 6 кВт. Они обладают минимальными размерами и не загромождают помещения. Все модели являются одноконтурными и ориентированы на установку в вертикальном положении. Питание осуществляется от однофазных сетей. Если подключать к сети модели мощностью 5-6 кВт, к оборудованию нужно подвести отдельный провод и оснастить его УЗО. Котлы ГАЛАН ОЧАГ подходят для обогрева помещений площадью 20-60 кв. м. – отличный вариант для частного дома.

Линейка ГАЛАН Гейзер включает в себя два электрических котла мощностью 9 и 15 кВт. Они могут использоваться для обогрева помещений любого типа, площадью от 90 до 150 кв. м. Для питания оборудования необходимо подключение к трехфазной электрической сети. Управление осуществляется с внешних пультов. Монтаж производится исключительно в вертикальном положении.

Нужно создать отопительную систему в здании большого размера? Тогда нужно присмотреться к линейке электродных котлов ГАЛАН Вулкан – в нее входят модели мощностью 25, 36 и 50 квт. Все представленные устройства питаются от трехфазных электрических сетей. Максимальная отапливаемая площадь для данных моделей составляет от 250 до 500 кв. м, в зависимости от мощности используемого оборудования.

Электродные котлы Галан — отзывы пользователей

Ознакомившись с отзывами пользователей об электродных котлах Галан, можно получить реальное представление о возможностях оборудования. Как обычно, мы приведем в пример три отзыва от реальных покупателей, столкнувшихся с данными котлами.

Антон, 37 лет

Антон 37 лет

Меня не очень вдохновляла перспектива использования жидкостного котла, так как я всерьез опасался возгорания. Да и вонь солярки по всему дому никак не стыкуется с понятиями об уюте. По совету соседей по дачному товариществу я приобрел электродный котел ГАЛАН ОЧАГ 5, мощностью 5 кВт. Оборудование работает великолепно, оно с легкостью пережило две зимы. Никаких нареканий на котлы нет, они не текут и исправно греют воду. Комнаты прогреваются очень быстро, даже быстрее, чем от обычного электрического котла. Приходиться мириться лишь с высокими расходами, но от этого уже никуда не денешься – реально экономичных котлов еще не изобрели.

Аслан, 52 года

Аслан 52 года

Когда через наш поселок начали вести газовую магистраль, я обрадовался. Но уже через месяц постигло разочарование – очередь до нашей улицы дойдет лишь через 2-3 года. А зная цену обещаниям, в ближайшем будущем газа можно не ждать. Дочка работает в магазине сантехники, и мы с ней подобрали электродный котел Галан 6. В доме к тому времени сделали ремонт, а старый самодельный электрический котел отправился в металлолом. Электродный котел Галан порадовал небольшими размерами – он чуть больше самой отопительной трубы. Пространство не загромождает, греет хорошо, стоит дешево. Рекомендую всем, кто мучается отсутствием в доме газа.

Евгения, 33 года

Евгения 33 года

Покупка электродного котла стала для нас… ошибкой! Мы купили его лишь по той причине, что нам была заявлена экономичность. Когда мы взглянули на результаты недельной работы, ошеломлению не было пределов. А в конце месяца у нас на руках был фантастический по своим размерам счет. Где обещанная экономичность? Сплошные расходы и ничего больше! Теперь раздумываем над двумя вариантами – или покупаем дровяной котел, или ставим двухконтурный газовый с настройкой на баллонный газ. Склоняемся в сторону газового котла, так как в нашем доме нужна горячая вода. А электродный котел отправиться пылиться в сарай, а там и до свалки недалеко.

remont-system.ru

технические характеристики, преимущества и недостатки

Способ нагрева жидкости протекающим через нее электрическим током был известен давно, практически с момента активного изучения электрических явлений. Физика процесса нагрева подробно описана в трудах по электротехнике. Этот простой способ обогрева впервые применили военные для обогрева помещений подводных лодок и кораблей. Компания «Галант» одна из первых разработала электрический котел Галант, который нашел широкое применение для отопления частных домов, квартир и производственных помещений.

Принцип работы электродного котла Галант

Если электродный электрический котел отопления Галант заполнить дистиллированной водой, то он не будет работать, т. к. такая вода хороший диэлектрик. Для возникновения электрического тока между электродами с разным потенциалом необходимо наличие положительно и отрицательно заряженных частиц.

В металлическом проводнике эту роль выполняют электроны, имеющие отрицательный заряд. Если в дистиллированной воде растворить обычную поверенную соль (NaCL), то в результате диссоциации образуются положительно заряженные ионы Na+ и отрицательно заряженные ионы CL- , а полученный раствор превращается в электролит обеспечивающий протекание электрического тока. Как только на электронный котел отопления будет подано напряжение, начнется движение ионов с выделением тепла.

По своему устройству электрокотлы Галант предельно просты. Одним электродом служит корпус, который обязательно нужно заземлить, а второй электрод, подключаемый к фазе, находится внутри котла и изолирован от корпуса.

Найденные в сети отзывы на электрический котел отопления Галант характеризуют его с разных сторон. Многие удивляются, почему при такой простоте конструкции так высока цена изделия. Отмечают, что теплоноситель в электродных котлах находится под напряжением, поэтому нужно обязательно применять хорошее заземление контура, батарей и корпуса электрокотла. Пишут, что для его нормальной работы требуется довольно дорогая незамерзающая жидкость. Всем нравится простота установки и отсутствие необходимости в получении различных разрешений и согласований.

Технические характеристики моделей электродных котлов Галант

Компания Галант постоянно модернизирует оборудование и совершенствует технологию производства. Выпускаемые предприятием электрокотлы для обогрева дома соответствуют своему назначению, имеют небольшие габариты и изготовляются из материалов, которые обеспечивают высокую коррозийную стойкость изделия. В комплекте изделий поставляются различные регуляторы – механические и электронные. Цена на электрокотел Галант зависит от мощности и комплектации изделия.

Характеристики моделей выпускаемых электродных котлов Галант следующие:

  • напряжение питания электрокотлов – 220/380 v, 50 Гц;
  • площадь отапливаемого помещения = 20 – 250 м2;
  • диапазон мощностей моделей – 2 – 25 кВт;
  • диапазон значений тока для моделей — от 9,2 до 37 А;
  • рекомендованный теплоноситель – жидкость «Аргус-Галан»;
  • вода в качестве теплоносителя – необходимое удельное сопротивление от 3 кОм/см2 до 32 кОм/см2 при 150 градусах.

Схема подключения и установка электродного котла Галант

Перед тем как устанавливать электродный котел нужно сделать контур заземления, который желательно проверить на соответствие требованиям ПУЭ. Электрический нагревательный котел для отопления потребляет значительный ток, поэтому целесообразно проложить кабель нужного сечения и соответствующий автоматический выключатель. Владельцу, как правило, не нужно ничего рассчитывать самому, подробная инструкция по подключению и установке отопительного прибора входит в комплект поставки.

Для подключения к отопительным контурам применяются следующие схемы:

  1. стандартное подключение;
  2. параллельное подключение;
  3. модульное подключение отопительного агрегата;
  4. подключение «теплого пола».

Самое распространенное — стандартное и параллельное подключение электродных котлов отопления. Начинать установку нужно с выбора места расположения агрегата. Проблема, какой купить котел для отопления дома, решается очень просто. Мощность котла должна обеспечить отопление жилища.

Мощность котла подбирается из расчета 1 кВт на 10 м2 площади помещения.

Например, нужен электрокотёл для отопления дома 30 квадратных метров, следовательно, его мощность должна быть не менее 3 кВт, если же требуется обогреть помещение в 90 -100 м2, то соответственно значение мощности требуется не менее 9 кВт. Цена на электрокотел 9 квт будет больше, чем на котел 3 кВт.

Если в доме планируется установка «теплого пола», то нужен котел для отопления и для горячей воды. Это может быть электродный котел, но его мощность должна быть достаточной для отопления и для нагрева воды в контуре «теплого пола». В таких случаях подключение трубопроводов отопительной системы производится через коллектор и используется дополнительный циркуляционный насос.

Преимущества электродных котлов

Основное преимущество электродного электрического котла Галант – его уникальная простота и высокий КПД, достигающий, как и у других типов электрокотлов, 98%.

Электродные котлы компактны и могут устанавливаться в удобных для владельцев местах с хорошим доступом.

Конструкция прибора настолько проста, что в ней нечему ломаться. Если применены качественные материалы, стойкие к коррозии, то срок службы электродного котла практически неограничен. Надежность изделия подтверждают отзывы на электрический котёл отопления для дома, размещенные в сети владельцами, уже установившими данный прибор в своем жилище.

Недостатки электродных котлов

В электродном котле одним электродом служит корпус, а другим электрод, погруженный в теплоноситель. Для защиты от поражения электрическим током корпус котла нужно надежно заземлять. Но при этом теплоноситель постоянно находится под напряжением. Это главный недостаток электродного котла. Второй недостаток, о котором часто пишут в отзывах, это высокая стоимость такой простой конструкции. Но если купить ТЭНовый электрический котёл отопления для дома, цена его будет практически вдвое выше, чем электродного. И еще один существенный недостаток – высокая и постоянно растущая цена электроэнергии.

Где купить электродный котел Галан

В наше время купить котел для отопления дома не проблема, были бы деньги. Электрический электродный котел можно заказать в интернете с доставкой или выбрать в специализированном магазине. При покупке необходимо проверять наличие гарантийного талона, инструкции и комплектацию изделия. Обязательно узнавать у менеджера магазина порядок и процедуру возврата некачественного электродного котла, а также наличие сети сервисного обслуживания.

Котлы, использующие электроэнергию для нагрева воды – ТЭНовые, индукционные (более подробно о которых можно прочитать здесь) и электродные имеют определенные особенности. По удобству и простоте монтажа, надежности и легкости управления им нет равных среди котлов других типов. Конечно, если есть возможность подключиться к газу, то отопление обойдется дешевле, но если такой возможности нет, то использование электрических котлов вполне оправдано, как основного источника тепла, так и резерва.

Безусловно, лучшие котлы для отопления дома — индукционные, ведь они лишены многих недостатков свойственных ТЭНовым и электродным котлам. Например, применяя электродный котел, сложно организовать систему горячего водоснабжения. Ее проще и надежнее сделать, если купить электрический двухконтурный котел для отопления дома. Получится надежнее, дешевле и проще.

spetsotoplenie.ru

Настройка теплоносителя для котлов Галан | Руководства по котлам Галан | Настройки

Первый запуск + настройка теплоносителя + пуконаладка + подготовка воды

Подготовка

      В качестве теплоносителя, в системе отопления с электродным котлом, используется дистиллированная вода с очень определенной плотностью. Собственно регулировка плотности теплоносителя, в соответствии с прилагаемой таблицей, и есть процедура пуско-наладки.

Обратите внимание, не стоит экспериментировать залив теплоноситель не рекомендованный заводом изготовителем (талый снег, колодезную воду, дождевую воду, с озера).

        Даже новая система отопления имеет достаточную степень загрязнения, чтобы заранее подготовленный  раствор теплоносителя мог изменить свою плотность и соответственно электрическое сопротивление. В старых системах отопления, где годами накапливались солевые отложения и шлам, применение заранее подготовленного теплоносителя вообще исключено и перед проведением пусконаладочных работ, необходимо  промыть систему ингибитором коррозии, или установить в систему сепаратор шлама. Процедура пуско-наладки значительно упрощается, если раствор теплоносителя приготавливается непосредственно в момент закачки. Для этого не требуется специального технологического оборудования (типа кондуктометра), а работу может выполнить обычный электрик общей квалификации. Из инструмента необходимо иметь перекачивающий насос (бытовой), для закачки теплоносителя из емкости в систему отопления и амперметр-клещи, для замера нагрузки на «фазном» проводе.

Процедура пуско-наладки сводится к следующему:

1. Перекачка насосом дист. воды из емкости в систему отопления. Давление устанавливается максимальное (показатель подрывного клапана, контроль по манометру). Это даст возможность легко «обезвоздушить» систему и выполнить опрессовку.

2. Замер «клещами» нагрузки на фазном проводе покажет ноль (или близко к нолю), поскольку дист. вода имеет минимальное эл. сопротивление. Токовые клещи предназначены для измерения переменных токов высоких величин бесконтактным методом.


3. После опрессовки системы, убираем из заправочной емкости остатки неизрасходованной дист. воды. Затем открыв заправочный вентиль, сливаем обратно в заправочную емкость небольшое количество воды из системы (10л.) и растворяем в ней порцию пищевой соли (порция с учетом общего соотношения 5 — 8мг. на 100л. воды). Край чайной ложки на 100 литров теплоносителя!

4. Полученный раствор закачиваем обратно в систему порциями в 3 — 4 приема, с промежутками 10 мин. Циркуляционный насос при этом равномерно перемешивает  раствор с основной массой теплоносителя.

5. После закачки солевого раствора даем системе отработать 1 час, постоянно контролируя рост температуры и силы тока при возрастании нагрузки.

6. Через 1 час раствор полностью становится однородным. Параметры замеров должны соответствовать значениям настроечной таблицы паспорта котла.

7. Если значения таблицы не достигнуты, производим процедуру повторно, и тд …


8. Если раствор вышел пересыщенным, также спускаем в заправочную емкость несколько литров теплоносителя (уже раствора), удаляем его и замещаем таким же количеством чистой дист. воды, уменьшая плотность.

9. Предварительная настройка считается оконченной, если результаты замера отличаются, от  рекомендованных  в таблице паспорта, на 2-3%.

10. По завершению предварительной настройки необходимо слить часть теплоносителя,  для уменьшения давления в системе до рабочего (см. маркировку подрывного клапана, контроль по манометру).

11. Повторный, контрольный замер производится через  3 суток работы системы отопления. При необходимости делается точная подгонка параметров плотности теплоносителя с рекомендованными параметрами таблицы паспорта, выше описанным методом.

12. Если котельное оборудование монтировалось в систему отопления, ранее эксплуатировавшуюся с городской теплосетью или ее возраст более 8 — 10 лет, рекомендуем по окончании отопительного сезона провести вторичную процедуру пуско-наладки с промывкой системы ингибитором и полной заменой теплоносителя.  Если в системе отопления установлен сепаратор воздуха и шлама (Spirovent` AIR & DIRT сепаратор растворенного воздуха и шлама) , то тогда такая процедура не нужна.

Настройка параметров Бирта:

Рекомендуем обратить внимание на стандартные настройки терморегулятора «BeeRT»  во время первого запуска отопительной системы. Стандартная настройка зависит от типа установленных радиаторов. Если Вы самостоятельно не можете определить тип радиаторов, обратитесь к специалистам компании Галан Украина — они помогут Вам.



В основном в систему отопления устанавливают стальные, металлические радиаторы известных производителей, как KORAD. В таком случае настройки выглядят так:

Оb – обратка (синий датчик установлен на входе в котел) — 65-70 °С, гистерезис 5.

Ро – подача (красный датчик установлен на выходе с котла) — 80 °С, гистерезис 2.

Если Вы используете секционные алюминиевые или биметаллические радиаторы, известных производителей MIRADO, NOVA FLORIDA, тогда настройки выглядят так:

Оb – обратка (синий датчик установлен на входе в котел) — 55 °С, гистерезис 5-6.

Ро  – подача (красный датчик установлен на выходе с котла) — 70 °С, гистерезис 2.

Для старых, чугунных радиаторов настройки выглядят так:

Оb – обратка (синий датчик установлен на входе в котел) — 60 °С, гистерезис 7-8.

Ро – подача (красный датчик установлен на выходе с котла) — 70 °С, гистерезис 2.

Гистерезис (настройка гистерезиса) — это  разница между температурой отключения и последнего включения, простыми словами это желаемая температура остывания радиатора.

Измерения и настройка параметров

      Замер показателя силы тока производится амперметром (мультиметром) клещевым по нагрузке на «фазном» проводе (на каждой из фаз, при 380V)  .

Методика:

1. Снимаем верхнюю панель силового блока.

2. Находим фазный провод – ввод питания на автомат.

3. Подсоединение выполняется с небольшим отпуском, для удобства и безопасности захвата фазного провода клещами амперметра.

4. Фазный провод  должен быть ориентирован по центру между дуг клещей.

5. Не оставляйте клещи висящими на перемычке между замерами.

6. Замеряем стартовый ток (при температуре теплоносителя 15-17°С на «обратке») и конечный ток (при  температуре теплоносителя 60°С на «обратке»). Сравниваем полученный результат с данными настоечной таблицы (страница 27 «руководство по эксплуатации»).

7. Проверяем целостность соединений и закрываем панель силового блока.

ВНИМАНИЕ!

           При использовании теплоносителя на основе антифриза , в разбавленном или чистом виде, соли требуется несколько больше чем для дист. воды. Поскольку растворимость в среде антифриза замедленная, то и время на подготовку раствора увеличивается.



         Если пуско-наладочные работы проводятся в холодное время года (с отрицательной наружной температурой) и помещение не отапливается, процедура усложняется, а время работ увеличивается. Системе отопления требуется дополнительное время и энергоресурсы, что бы выйти на рабочий режим, так как несущие конструкции «коробки» здания имеют большую степень охлаждения. В этом случае рекомендуем перед началом работ прогреть здание переносными нагревающими устройствами  (калорифер, термо-пушка…)  до стабильной температуры +12°С, не менее   3 суток.  При вводе в эксплуатацию системы отопления в зимний период, требуется от 10 до 15 суток для выхода системы на рабочий эксплуатационный, экономичный режим. В течение всего времени набора температуры в здании, расход эл. энергии будет максимально предельным.

Распространенные ошибки

            В основном у заказчиков к системе отопления встречаются две основные претензии, это плохая эффективность (плохо греет) и энергопотребление больше ожидаемого (много ест).Разберем эти две проблемы подробнее.

Эффективность

               Парадокс в том, что претензии по эффективности предъявляются не к системе отопления в целом и помещении, а только к котлу. Выясняя и устраняя причины плохой работы системы отопления следует помнить, что котел, это только часть системы и его работа зависит от качества отопительного оборудования с каким он работает и качества помещения в котором установлена система отопления (его теплопотери):

1. Радиаторы. Качество радиаторов на прямую влияет на работу котла и эффективность системы отопления в целом. Каждый вид радиаторов (секционные, панельные, конвекторные…) имеет свои параметры мощности и у разных производителей они разные. Правильный подбор радиаторов, задача не менее важная чем подбор котла, принцип чем больше тем лучше, не приемлем (смотрите материал «как правильно выбрать радиаторы»). Особенно эта проблема актуальна в случае монтажа котла в существующею систему отопления, которая проектировалась под другой котел, либо под теплосеть (совершенно другие техусловия). При подборе радиаторов учитываются:

• Литраж – суммарный литраж системы не должен превышать максимально допустимый для выбранной модели котла (общий подход — не более 10л на 1кВт. установочной мощности).

• Мощность – суммарная мощность (секций, панелей) не должна превышать установочную мощность котла. Котел работает через показатели датчиков, по этому запрашиваемая радиаторами мощность должна быть адекватной возможностям котла.

2. Циркуляционный насос. Правильный подбор насоса влияет на пропорциональное перемещение теплоносителя в системе и стабильность процесса  ионизации молекулы воды в электродной камере котла. Циркуляционные насосы различаются по назначению, производительности и качеству (от производителя).

3. Гидравлика. Основная задача котла (любого) – нагреть воду, задача радиаторов передать тепло воды воздуху, гидравлическая часть системы отопления это транспортная система, задача которой оптимально и без потерь доставить нагретый теплоноситель от котла к радиаторам. Теплоизоляция, диаметральные переходы труб, наличие необходимой запорной арматуры  (клапана, вентиля, термоголовки, расширительные бачки, гребенки, группы безопасности, и тд…) все это исполняется только на основании тех. условий  для конкретной системы отопления и конкретного котла.

4. Качество электропитания. Электродный котел, как и любой электроприбор, требует определенного качества электропитания в граничных пределах, показанных в паспорте. Если линия электропитания имеет недостатки (пониженное напряжения на всех или одной из фаз, систематические скачки, несоответствие электропроводки к заявленной мощности…) необходимо принять меры по устранению проблем, заменить электроарматуру, установить нормализатор тока соответствующей мощности.

5. Помещение. Основным условием эффективной и экономичной работы для любой системы отопления, является качество ограждающих конструкций, их теплоизоляция. Имеется в виду характеристики окон, дверей, толщина стен и  потолка и какие применены теплоизоляционные материалы (и применены ли вообще). От этих характеристик зависит то, как эффективно помещение удерживает тепло, полученное от системы отопления. Даже в проблемном помещении с недостаточной теплоизоляцией,  возможно  добиться комфортной температуры, заставив систему работать на предельных режимах. Но какой ценой?!

Энергопотребление

Работа электродного котла основана на принципе – «по запросу». Контроль за температурой воздуха в помещении осуществляет программируемый термодатчик «COMPUTHERM Q7».  При снижении температуры воздуха проходит сигнал на блок управления котлом «BeeRT», который в зависимости от показателей собственных датчиков, установленных на «обратке» и «подаче», включает котел на строго определенное время, необходимое для восстановления потерянной помещением температуры. Как только температура в помещении восстановлена, запрос на включение снимается и котел выключается в «пассивный» режим.

Работа отопительной системы  — циклическая (с плавным набором мощности)

Цикл работы  состоит из двух периодов:

1. «активный период» – котел работает, восполняя потерю температуры в помещении.

2. «пассивный период» — котел не работает, находясь в режиме ожидания пока помещение теряет тепло до установленной  температуры.

Соотношение времени этих двух периодов дает представление как быстро система восстанавливает желаемую температуру и как эффективно помещение удерживает полученное тепло. Хорошим соотношением считается, соотношения «активного» периода к «пассивному»,  как 1/2, допустимым как 1/1. Время «активного периода», это и есть то количество кВт/часов, которое котел потребляет при производстве горячей воды для системы отопления.

Вопрос, «…сколько электроэнергии потребляет котел?», с данным уровнем автоматики, не по адресу. Котел затратит электроэнергии для производства горячей воды столько, сколько от него затребует через датчики, система отопления и соответственно помещение. Ни больше, но и не меньше.

xn--80aah7al.com

Электродный котел Галан, что это такое, как установить электродный котел.

Бытовые отопительные котлы  пополнились новыми моделями – электродными котлами Галан, отличающиеся очевидным преимуществом. В отличие от иных отопительных приборов, электродный котел не нуждается в согласовании на установку по действующим «Правилам». Что представляет собой модели нового котла, и какие условия существуют для его собственноручного подключения?

Котлы Галан, принцип работы, технические характеристики и конструкция

Электродный котел отопления представляет собой ТЭНовую конструкцию, оснащенную материалами от европейского производителя. Напомним, что это сталь нержавеющая марки AISI 316L и нихромы с повышенной нагрузочной способностью, выдерживающие длительный рабочий цикл.

Принцип работы  электродного котла галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.


Электролиз и перенос тепла  нагретого состояния электродов осуществляется при постоянном токе. Компактную конструкцию нагревательных блоков отличают небольшие габаритные размеры и вес котла в сборе. Теплоносителем отопительной электродной системы является антифриз.

технические характеристики электродных котлов

Основной технической характеристикой котла электродного является мощность.

Линейка электродных котлов представлена моделями Очаг, Гейзер и Вулкан.

Самым маленьким отопительным котлом является серия ОЧАГ, имеющая незначительную потребляемую мощность (от 2 до 6 кВт), предназначенную для  обогрева площади 120, 230 и 280 куб.м.

Например, электродный котел галан очаг 3 имеет такие характеристики:

  • габаритные размеры: длина 275 мм,  35 мм, вес прибора менее 1 кг.
  • мощность 3 кВт позволяет обогреть помещение площадью 120 м3.

Модели ГЕЙЗЕР средней производительности обладают повышенной мощностью – 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры равны 360 и 410 мм,  130 мм, вес 5 кг.

Самыми мощными являются модели ВУЛКАН, обладающие мощностью 25, 36 и 50 кВт и предназначены для обогрева помещений от 830 до 1650 м3.

Линейный КПД электродного котла может достигать 96-98 %. По отношению к традиционному ТЭНовому, экономичность электродного котла составляет до 50% за счет способа непосредственного нагрева теплоносителя.



конструкция электродных котлов

Первое, что бросается в глаз при виде электродных котлов это необычная конструкция. Вместо пузатого и объемного котла длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенные стрелочками разного цвета (входящей синей и выходящей красной). Металлический корпус котла может иметь диаметр от 40 до 100 мм длиной 310 – 350 мм.

В процессе электролиза и при разогреве теплоносителя в котле повышается внутреннее давление до 2Атм. Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором.


Особое внимание заслуживают многофункциональные блоки управления, предназначенные для осуществления определенного алгоритма работы нагревателей электрических. Установку и монтаж электродного котла без определенных знаний произвести собственноручно будет сложно.

Процесс монтажа  сводится  к установке непосредственно котла Галан, навесного оборудования, обвязке, подключению электроники и закачки в отопительную систему теплоносителя.

Комплект поставки

В комплект поставки электродного котла от производителя входят:

  • электродный блок мощностью от 3-50 кВт
  • силовой блок, включающий автомат защиты, модульный контактор и цифровой терморегулятор воды
  • цифровой терморегулятор по воздуху блок «климат-контроль».

Навесное оборудование (расширительный бак и насос) в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно.

Требования к отопительной системе

Чтобы обеспечить нормальное функционирование отопительной системы необходимо соблюсти ряд требований:

  • предполагаемая система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (характеристики по объему 1/10L)
  • котел монтируют вертикально, не превышая уровень радиаторов
  • при обвязке котла рекомендуется соблюдать соотношения диаметров блока котельного (Ø 32), стояка  Ø32 (1″/1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).



Для подключения в отопительную систему рекомендованы чугунные, алюминиевые и биметаллические типы радиаторов, а также система регистров с соблюдением стандартной комплектации и литража теплоносителя.

Обвязка электродного котла

Обвязке котла электродного подлежат следующие компоненты отопительной системы:

  • расширительный бак
  • насос циркуляционный
  • группа безопасности
  • краны обратки и фильтр грубой очистки
  • кран залива теплоносителя
  • кран слива теплоносителя из системы
  • кран подачи.

Перед монтажом и установкой электродного котла галан необходимо произвести расчеты компонентов отопительной системы. Мощность котла  рассчитывают согласно площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определяют место будущей установки котла и разрабатывают схему и развязку магистралей, тип радиаторов.

Если планируется установить котел в существующую отопительную систему (в большинстве случаев), то расчет может быть ограничен правильной обвязкой и подключением силового блока и терморегулятора.

Производим монтаж котла Галан

Для монтажа котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После установки котла производят размещение расширительного бака и насоса циркуляционного. Запорные краны на магистрали трубопровода устанавливают после обратки и расширительного бака. Вентили устанавливают до и после радиаторной группы.

Как произвести монтаж котла и навесного стандартного оборудования, показано здесь.

Схемы подключения котла

Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.

Самыми простыми считаются схемы подключения однофазного электродного котла  или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.

Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.

При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.

Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.

Электронное управление котлом

Электронное управление  представляет собой прибор, оборудованный блоком датчиков, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематически электронное управление котлом (КРОС) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

Различают контроллеры тока и контроллеры проводимости теплоносителя. Токовый контроллер ограничивает значение тока на рабочем уровне, заданном при запуске системы.

Контроллер проводимости выполняет функции определения состояния теплоносителя: отключает котел при достижении носителем тепла критического уровня проводимости или продолжает работу. Датчики проводимости и температуры носителя выносные.

Для монтажа кабелей блока управления используют провод сечением жил 0,12-2,5 мм2. Концы кабеля для управляющих цепей зачищают на 7-10 мм. Винты клемм ослабляют и устанавливают провода. Затягивать клеммы необходимо с усилием не более 2 Нм.

Произвести подключение блока управления  поможет видео.

После монтаж и подключения в отопительную систему закачивают электролит и производят регулировку параметров нагрева. Для контроля силы тока в системе используют навесные клещи.

svouimirukami.ru

Электродный котел «Галан»: отзывы и установка

Компания «Галан» была основана в 1992 году. В ее распоряжении уже на тот момент были интересные конверсионные разработки. Дополнительно она использовала различные нормативы военной техники. Компания «Галан» понимала, что старые котлы на жидком, а также твердом топливе не слишком эффективны. Плюс ко всему они занимают много места, в большинстве случаев небезопасны для человека и могут нанести вред его здоровью. То же самое касается и котлов, которые эксплуатируются на газообразном топливе. Учитывая это, все понимали необходимость создания абсолютно новых систем отопления.

Именно поэтому компания «Галан» в 1993 году начала свои исследования в области производства электродных котлов. Классифицируются они как проточные устройства. По сути, эти приборы являлись электронагревательными, функционировавшими благодаря ионизации теплоносителя.

электродный котел галан отзывы

С чего все начиналось?

Первый электродный котел «Галан» отзывы получил положительные. Изобретен он был в 1994 году. Всем сразу стало понятно, что данная технология имеет право на существование. По результатам некоторых тестов ученые пришли к выводу, что новые котлы позволяют значительно экономить. В итоге стало возможным отапливать большое помещение и тратить на это меньше электроэнергии по сравнению с обычным котлом.

Дополнительным преимуществом таких приборов стала их себестоимость. Сразу после выпуска устройства начали устанавливать на различных постах и складах, которые находились далеко от коммуникационных сетей. Также их использовали как средство борьбы со стихийными бедствиями. При этом отмечалась большая экономия средств, что не могло не радовать людей.

В 1997 году компания «Галан» начала усовершенствовать все свои фабрики. В первую очередь были закуплены современные материалы для производства котлов. Также тестировались новые технологии, которые смогли бы упростить процесс производства. Дополнительно компания пыталась автоматизировать все процессы и исключить человеческий фактор. В результате последующие модели электродных котлов стали более безопасными. Во многом это связано с решением проблем замыкания сети. Также новые пожаростойкие материалы смогли гарантировать безопасность при эксплуатации устройства.

В 1998 году все модели электродных котлов «Галан» были оснащены новой функцией. Она позволяла значительно экономить электричество. В результате проведения тестов учеными был сделан вывод об уменьшении затратности на 30% по сравнению с предыдущими моделями.

Далее компания «Галан» нацелилась на выпуск новых электродных котлов для отопления больших домов и хозяйственных помещений. Производились они с удельной мощностью от 4 до 26 кВт. Такие котлы были рассчитаны на обогрев площади примерно в 500 куб. м. Они имели привлекательный внешний вид и не портили интерьер комнаты.

Для управления такими котлами вскоре был усовершенствован регулятор. Он имел множество функций и позволял постоянно следить за работой устройства. Первый блок управления назывался «Галан 0456».

Антифриз

Со времен создания электродных котлов остро стояла проблема, связанная с образованием накипи на поверхности теплообменных секций. В результате появлялась коррозия, и далее такой агрегат уже не мог нормально эксплуатироваться.

В 1988 году ученые компании «Галан» начали разрабатывать новый антифриз, который смог бы справляться с такими проблемами. Вскоре он был выпущен, и в первые же дни показал себя с положительной стороны. Его преимущество заключалось в возможности применения устройства при низких температурах. Антифриз разрешалось использовать даже при -60 градусах. При этом он предотвращал образование накипи на поверхности и мог удалять уже имеющийся слой. Растворение накипи даже при таких низких температурах происходило с помощью специальных присадок, которые добавлялись в антифриз.

Успешная новинка

Настоящую популярность рассматриваемые устройства заслужили в 1999 году. В это время была выпущена новая модель — электродный котел «Галан» «Очаг-3». Она кардинально отличалась от предыдущих разработок и имела хорошие характеристики. Во многом это стало возможным благодаря использованию инновационных материалов. Кроме того, исследовательский центр «Галан» смог значительно продвинуться в своих исследованиях и не переставал усовершенствовать технологию производства. Учитывая это, электродный котел «Галан» «Очаг-3» считался самой популярной моделью и пользовался большим спросом. Однако вскоре была выпущена новая модель «Галан» «Очаг-5». Она отличалась от предыдущего экземпляра гораздо большей мощностью. Как правило, ее использовали в помещениях более 80 кв.м.

В 2001 году компания выпустила новый антифриз «Галан-Поток». Он отличался присадками, которые лучше справлялись со своими задачами. Хорошо удалялась существующая накипь, предотвращалось образование нового слоя. Все это отобразилось на долговечности использования таких приборов, как электродные котлы отопления «Галан». Антифриз вскоре был одобрен Министерством здравоохранения Российской Федерации и стал широко использоваться потребителями.

Электрические электродные котлы «Галан» со сменными кассетами

В 2001 году специалисты начали трудиться над новыми приборами, которые имели бы сменные кассеты для электродов. Цель данной разработки заключалась в усовершенствовании конструкции устройства. Котлы со сменными кассетами очень просты в использовании. В отличие от предыдущих моделей их ремонт был гораздо проще. Дополнительное обслуживание являлось недорогим. При этом устройства были гораздо мощнее. К таким типам электродных котлов относятся «Галан» «Гейзер-9» и «Галан» «Гейзер-25». Согласно характеристикам, они способны отапливать помещения площадью более 320 кв. м.

Регулятор температуры

В 2003 году был выпущен первый автоматический регулятор температуры «Галан» под названием «Навигатор». Особенность данного устройства заключалась в его программе. С помощью указанного прибора стало возможным программировать отопительную систему в зависимости от времени суток. Микроконтроллер устройства имел специальные индикаторы, которые показывали все настройки. Дополнительно «Навигатор» был оснащен защитным автоматом с электромагнитным реле. Мощность данного контактора составляла 20 кВт. Все это обеспечивало большую надежность и комфорт использования. «Навигатор» имел интересный дизайн и хорошо смотрелся в любом помещении. Также следует отметить его невысокую стоимость.

электродный котел галан очаг 3

Функционирование электродного котла

Принцип работы рассматриваемых приборов построен на электродах, которые установлены во внутреннем блоке. Весь процесс начинается после подачи на данный блок напряжения. При этом ионы воды начинают перемещаться от анода к катоду. Частота напряжения на данном этапе составляет 50 Гц. От непрерывного движения температура воды начинает возрастать. Вследствие этого батареи нагреваются, но не сразу. В результате сеть в доме не перегружаются, и система отопления может эксплуатироваться без сбоев, когда работают электродные котлы «Галан». Схема подключения устройства показана ниже.

электродный котел галан своими руками

Монтаж

Установить электродный котел «Галан» своими руками довольно сложно. Как правило, монтаж доверяют только специалистам. Однако произвести его можно и самостоятельно. В первую очередь необходимо убедится в наличии всех деталей, которые понадобятся для монтажа. Полный комплект включает непосредственно котел, регулятор температуры и трубу для стояка.

Для того чтобы произвести подключение котла к отопительной системе, надо выходное отверстие соединить со стояком. При этом необходимо обратить внимание на диаметр выходной трубы. Как правило, люди пытаются установить электродный котел «Галан» своими руками, соединив трубы разного размера, используя различные фиксаторы. Однако это является грубым нарушением правил использования электродного устройства. Выходное отверстие нельзя сужать или расширять.

В последнюю очередь подсоединяется регулятор температуры. Для того чтобы зафиксировать его правильно, необходимо внимательно изучить инструкцию. На сегодняшний день компания выпускает регуляторы температур различных типов, поэтому установка электродного котла «Галан» может происходить по-разному.

Модель «Галан» «Очаг-3»

Данный электродный котел «Галан» отзывы имеет хорошие и пользуется большим спросом. Лучше всего он подходит для отопления небольших помещений. Из особенностей данной модели можно выделить качественную камеру ионизации. Она имеет компактные размеры, поэтому разогрев происходит постепенно. Нагрузка на сети минимальная, когда включены электродные котлы «Галан». Схема подключения устройства при этом довольно простая.

электродный котел галан инструкция

Характеристики прибора

Номинальное напряжение данного устройства составляет 220 В. Ток в системе переменный. Номинальная частота напряжения находится на уровне 50 Гц. Дополнительно следует отметить высокий порог максимального тока. По каждой фазе с частотой в 50 Гц данный показатель составляет 13.7 А. При этом номинальная потребляемая мощность равна 3 кВт.

Также следует отметить, что данный электрический котел «Галан» «Очаг» (электродный) имеет большой объем теплоносителя (от 20 до 50 литров). При этом можно отапливать помещение до 120 куб. м. Также нужно знать сечение токопроводящей жилы кабеля подключения. В данной модели он имеет диаметр 4 мм. Выходное отверстие для подключения к муфте системы отопления равняется 32 мм. Общая масса данного электродного котла составляет 1 кг. При этом в длину он чуть более 300 мм, а ширина равняется 90 мм. Класс защиты — первый. Дополнительно предусмотрена защита от влаги. Общая потребляемая мощность данного электродного котла находится на уровне в 500 кВт за один месяц эксплуатации.

Комплектация

Стандартный набор для такого устройства, как электродный котел «Галан», — инструкция, непосредственно прибор и блок управления. Контроллер имеет целых три канала и позволяет настраивать температуру каждую неделю. Также есть возможность программировать устройство. Специальный режим способен сохранить любую программу с климат-контролем.

электродные котлы галан схема подключения

Модель «Очаг-5»

Этот электродный котел «Галан» отзывы получает положительные благодаря своей большой мощности. В результате он способен отапливать большие дома и коттеджи. Из особенностей можно выделить удобное управление. При этом блок управления имеет множество функций, и настраивать его можно самыми разными способами. Потребление электричества напрямую будет зависеть от выбранной температуры. Также следует отметить возможность задавать температуру радиатора. При этом данная модель имеет высокий класс защиты. Если в сети произойдет короткое замыкание, то котел мгновенно отключится. То же самое случится, к примеру, если провода в устройстве перегреются.

Если произойдет утечка теплоносителя (жидкость для электродных котлов «Галан»), система защиты даст об этом знать, и можно сразу предпринять какие-то меры по предотвращению аварии. В качестве теплоносителя используют не только питьевую воду, но и дистиллированную. Некоторые даже применяют дождевую воду. Производители, в свою очередь, советуют всем покупателям приобретать специальную жидкость «Галан Аргус».

установка электродного котла галан

Характеристики модели «Очаг-5»

Номинальная мощность устройства находится на уровне в 220 В. Ток переменный. Номинальная частота напряжения при этом составляет 50 Гц. Максимально допустимый ток устройства доходит до 22.7 А. При этом потребляемая мощность электродного котла равняется 5.5 кВт. Объем теплоносителя находится в пределах от 30 до 60 литров. Все это позволяет успешно отапливать площадь более 200 куб. м. Диаметр токопроводящего провода составляет 4 мм. При этом выходное отверстие для муфты равняется 32 мм. Масса установленного электродного котла составляет 1.05 кг.

Описываемый котел отопительный электродный «Галан» «Очаг 5» имеет длину в 310 мм и ширину в 90 мм. Общая потребляемая мощность — 830 кВт в месяц. Это довольно высокий показатель, однако многое в данной ситуации зависит от выбранного режима во время эксплуатации.

Модель «Очаг-6»

Данный электродный котел «Галан» отзывы заслуживает хорошие. Во многом это связано с большой мощностью устройства. Отличие указанной модели заключается в низкой инертности. Плюс ко всему установлен удобный датчик, который следит за температурой нагрева. Автоматическая система управления работает надежно. Также предусмотрена система защиты, которая позволяет бороться с перепадами напряжения в сети. Когда частота тока меняется, мощность котла падает, но он продолжает работать.

Дополнительно данная модель обладает скромными размерами, что не может не радовать. При этом она, как и предыдущие разработки, быстро разогревается и обеспечивает заданную температуру.

котел отопительный электродный галан

«Очаг-6». Характеристики

Потребляемая мощность устройства составляет примерно 1000 кВт в месяц. Дополнительно предусмотрена защита от влаги, которая классифицируется как «ИП-3». Также следует отметить высокий класс протекции от поражения электрическим током. Как говорилось ранее, данная модель славится своими маленькими габаритами. Ее длина составляет 300 мм, а ширина — 85 мм. Масса — 1 кг в собранном виде. Также следует отметить удобный разъем для подсоединения муфты к системе отопления. Диаметр отверстия составляет 32 мм. При этом диаметр провода подключения — 6 мм, что немного больше, чем в предыдущих моделях.

Объем теплоносителя устанавливается в пределах от 35 до 70 литров. При этом он может отапливать помещение более 250 куб. м. Также следует отметить высокий уровень потребляемой мощности. Номинальное потребление составляет 6 кВт, однако многое зависит от выбранного климат-контроля.

Максимальный ток котла при частоте в 50 Гц равняется 27.3 А. Этот показатель идет из расчета только одной фазы. Общая номинальная частота напряжения составляет 50 Гц. Ток в системе переменный. При этом номинальное напряжение электродного котла — 220 В. Подключение котла электродного «Галан» «Очаг-6» зависит от его комплектации.

Что в комплекте?

Стандартный комплект такого устройства, как электродный котел «Галан», — инструкция, котел, а также блок управления. Дополнительно можно выбрать удобный регулятор температуры. Самое обычное устройство имеет незначительное количество опций, при этом оно очень простое в обращении. Однако трехканальный электронный блок способен справляться со сложными задачами. Как правило, его программируют отдельно на каждый день недели. При этом в него всегда можно вносить дополнительные корректировки.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
