Как сделать дымоход для котла в частном доме своими руками – Как правильно сделать дымоход для котла в частном доме

Правильный дымоход для твердотопливного котла своими руками: материалы и инструкция

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками – что выгоднее?

Дымоход своими руками

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Устройство дымохода

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

• Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
• Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
• Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы – чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

• Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
• Стенки не должны быть уже 10 см, включая изоляцию.
• Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
• Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
• Максимальная длина горизонтальных участков в системе – 1 м.
• Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Высота, м.	Отношение сечений топочного отверстия и дымовой трубы
Цилиндрическая труба	Квадратная труба
4-8	0,83	0,72
8-12	1	0,9
12-16	1,12	1
16-20	1,25	1,1



Требования к дымоходу

Требования к дымоходу

Прежде чем приступать к постройке дымоотвода, мы рекомендуем основательно изучить инструкцию по эксплуатации, прилагаемую к котлу. Этот документ содержит строгие требования к тому, какими параметрами должен обладать дымоход, идеально подходящий для данной модели котла. При отсутствии таких сведений (или при полной уверенности в своих навыках) можно строить его, выбирая материал на своё усмотрение. Ключевые требования, которые нельзя игнорировать:

1. Для эффективного выведения газа дымоход должен иметь наиболее вертикальную конструкцию.
2. Площади поперечных сечений трубы и отводящего патрубка котла должны быть как минимум равными, а лучше, если первая будет больше второй.
3. Обязательно нужен дефлектор (оголовок).
4. Если материал крыши легко воспламеняем, система надо в обязательном порядке оснастить искрогасителем.
5. Дефлектор нужно монтировать в зоне ветрового подпора.

Как определить зону ветрового подпора? Найдите высшую точку ближайшей преграды, изменяющей направление воздушных масс. Это может быть дерево, соседнее здание, конек кровли. От этой точки необходимо провести к дымоходу прямую линию под углом в 45˚. Все, что находится под ней, будет входить в пространство ветрового подпора. При определенном направлении ветра воздух из этой зоны нарушает тягу, усиливает её (увеличивается расход топлива, падает КПД котла), или вовсе делает её обратной.

Дымоход собирается очень просто, поочередной вставкой его элементов друг в друга. Но этот монтаж разделяют на два способа:

• По конденсату. Компоненты соединяются с учетом направления стока конденсата. Это необходимо в системе, которая не оснащена сборником испарений.
• По дыму. Детали конструкции соединяются в соответствии с тем, куда движется газ.

В системах со сборником конденсата часть конструкции собирается по первому принципу, а остаток – по второму.

Сила тяги

Сила тяги

Известно, что на интенсивность выведения и сброса нагретого дыма и газа во внешнюю среду непосредственно влияет тяга. Это – ключевая характеристика дымоотводной системы, демонстрирующая коэффициент её полезного действия. На силе тяги сказывается поперечное сечение дымохода, диаметр и высота:

• чем уже верхняя часть, тем скорее выходит газодымовая масса;
• ускорить тягу помогает минимизация наклонных или горизонтальных частей и ответвлений, то есть создание как можно более вертикального дымоотвода.

Определение эффективности

Причина малого КПД – неверная сборка системы, слабая стыковка компонентов. В большинстве случаев эти ошибки заметны на момент сборки, поэтому легко устраняются. Иначе для устранения недостатков приходится демонтировать собирать дымоход снова.

Признак высокого КПД – заметный гул в трубах, сопровождающий работу котла. Скорость выведения дыма регулируется с помощью шибера, частично перекрывающего дымоход.

Виды дымоходов

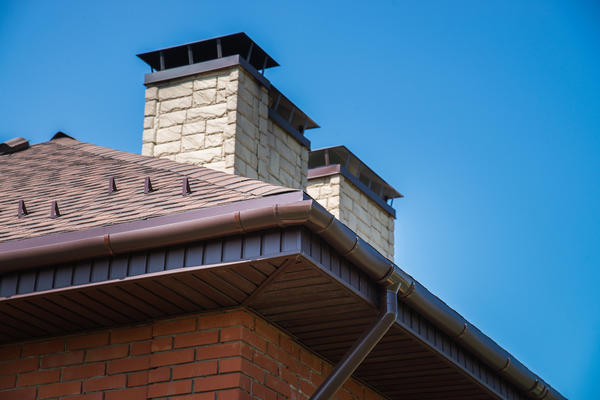

Дымоход из кирпича

Дымоход из кирпича

Классический вариант, который применялся с древних времен и сохранил актуальность в наши дни. Кирпичный дымоход имеет смысл сооружать только для котла, имеющего большой коэффициент полезного действия. Существенная часть энергии уходит на нагрев толстых стенок из материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой отвод газа.

Преимущества:

• Кирпич термоустойчив, он выдерживает прохождение продуктов горения, нагретых до +900˚C.

Недостатки:

• Разрушаемость. Накопление сажи и оседание конденсата на стенках дымохода приводит к тому, что кирпич трескается и скалывается. Для решения этой проблемы внутрь кирпичной трубы вставляют стальную.

Правила возведения

Правила возведения

Для надежной постройки такого дымоотвода нужно четко понять суть процессов и разбираться в схеме укладки кирпича. Насадную трубу нужно делать вперевязку, в строгом соответствии со схемой кладки. Эта часть по высоте не должна подниматься выше верхнего края 5-7 ряда кирпича.

Затем нужно сделать распушку. Это значит, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Распушка очень важна, потому что обеспечивается теплоизоляцию системы, то есть непосредственно сказывается на КПД. То, сколько рядов кирпича укладывается в районе распушки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж, нужно поднимать распушку не меньше чем на 1-2 ряда относительно пола.

Затем сооружается стояк. Его ведут через последний этаж, после чего он увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок системы называется «выдрой». Он самый широкий и строится из 8-9 рядов. Выдра нужна для тепловой изоляции канала выведения дыма и предотвращения попадания мусора или погодных осадков внутрь помещения. Последний шаг в постройке выдры – создания пологого ската из цемента, переходящего в трубную шейку. Размеры шейки и стояка одинаковы.

Шейка укладывается из 6-7 рядов кирпича, а после нее строится оголовок из 2-3 рядов. Поверх дымохода следует поставить колпак для защиты от дождя, снега и мусора. Для подробного рассмотрения порядка возведения кирпичного дымохода рекомендуем посмотреть видео.

Дымоход из стали

Дымоход из стали

Эти дымоходы изготавливаются из обычной стали или нержавейки. Из-за более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали служат, как правило, от 3 до 5 лет.

Преимущества материала:

• Термоустойчивость. Сталь устойчива перед горячими дымовыми и газовыми массами (до 700˚C).
• Стойкость к влаге. Это значит, что конденсат не влияет на долговечность и надежность системы.
• Доступная цена.

В отличие дымоходов из стекла или кирпича, стальные можно дополнять некоторыми деталями по ходу эксплуатации. Для монтажа системы дымоудаления подходит нержавеющая сталь марок 321, 316 и 316L.

Дымоход из сэндвич-панелей

Дымоход из сэндвич-панелей

Хороший, но не самый выгодный материал для возведения дымоотвода. Становится все более востребованным, особенно в монтаже наружных систем дымоудаления. Имеет плюсы, но, естественно, не лишен недостатков.

Преимущества материала:

• панели оснащаются жаропрочной прослойкой и теплоизоляционным материалом еще на этапе производства;
• конструкция компактна и легко собирается;
• эксплуатация этих труб не сопровождается образованием конденсата;
• гладкая внутренняя поверхность создает турбулентность, которая ускоряет вывод дыма и газа, а также препятствует оседанию сажи на стенках;
• материал пожаробезопасен.

Недостатки:

• дымоход из сэндвич-панелей значительно дороже аналогов;
• срок службы конструкции составляет, в среднем, 10-15 лет;
• постепенно соединения становятся менее плотными.

Керамический дымоход

Керамический дымоход

Считается лучшим выбором для создания безопасных, долговечных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:

• внутренний – керамическая труба;
• средний – утепляющий слой из невоспламеняемой минеральной ваты;
• внешний – каркас из огнеупорного кирпича.

Плюсы:

• устойчивость к газодымовому потоку с температурой до +900˚C;
• зеркальная поверхность внутренних стенок не накапливает сажу;
• на стенках не образуется конденсат;
• материал не ржавеет под воздействием влаги;
• дымоход из керамики подходит для котлов, работающих на любом топливе;
• монтаж выполняется легко и оперативно;
• у компонентов конструкции мало швов, чем обеспечивается высокая герметичность даже после долгой эксплуатации;
• керамические дымоходы служат не меньше 30 лет.

Стеклянный дымоход

Стеклянный дымоход

Дымоходы из этого вида материала лишь недавно появились на российском рынке и еще не успевали завоевать популярность или широкую известность. Среди преимущества материала можно отметить долговечность, прочность, жаростойкость и особенный внешний вид. Единственный, но очень заметный минус – очень высокая стоимость.

pechiexpert.ru

Как сделать дымоход для твердотопливного котла: расчёты и пошаговая инструкция

Подключенный к котлу дымоход: его основание

Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:

• Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.

Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

• Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.

Советуем прочитать статью о монтаже металлического дымохода своими руками в дополнение к данному материалу.

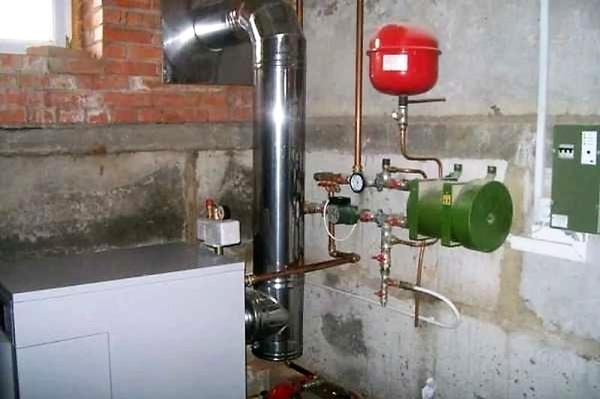

Металлический дымоход для твёрдотопливного котла

Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.

• Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
• Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.

Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Как сделать дымоход для твердотопливного котла эффективным

Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:

• Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
• Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.

Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.

• Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.

Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

• При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
• Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
• При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.

Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.

Читатели считают данные материалы полезными:

• Установка керамического дымохода своими руками, советы и рекомендации
• Ставим теплообменник на дымоход самостоятельно

Как рассчитать дымоход для котла

Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :

Мощность котла, кВт	Диаметр, мм	Высота, м
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11-13

Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.

Дымоход из кирпича для твердотопливного котла своими руками

Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом. Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Схема дымохода из кирпича: основные составные части

Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент.

• Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.

Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.

• Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
• При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
• Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.

Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.

Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:

• Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
• Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.

Схема монтажа металлической трубы дымоотведения

Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.

Видео: советы по выбору и расчету дымохода для твердотопливного котла

Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.

kamin-maker.ru

Как правильно сделать дымоход для твердотопливного котла

Один из важных элементов твердотопливного котла — дымоход. Соблюдение всех правил его монтажа — залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому в продолжение темы установки твердотопливного оборудования, в которой шла речь об устройстве котельной, рассмотрим, как правильно сделать дымоход для твердотопливного котла.

Дымоход котла — не для Санта Клауса

Всем известно, что новогодне-рождественский персонаж Санта Клаус проникает в дом, чтобы порадовать ребятню подарками, через дымоход.

Дымоход котла — это не для Санта Клауса

Однако при устройстве дымовой трубы для котла нужно обращать внимание не на создание удобств для толстого старика в красной тужурке, чтобы он с комфортом протаскивал мешок с подарками, а на технические рекомендации производителя котла и Правила пожарной безопасности. Основным документом, регламентирующим устройство дымоходов, служит СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», введённый взамен СНиП 2.04.05-91.

Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а твердотопливные котлы в большинстве своём используют естественную, то есть их функционирование не слишком отличается от работы обыкновенной печи. А значит, правильное устройство дымохода — важная составляющая процесса монтажа оборудования.

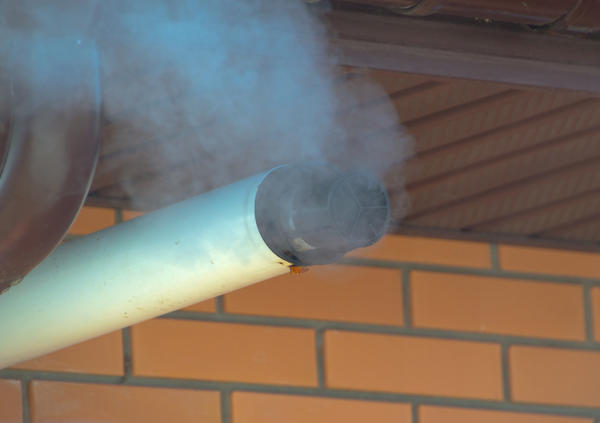

Дымоход газового котла: требования по монтажу отличаются

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип действия которого основан на сжигании твёрдого топлива, размеры дымохода (а именно его сечение и высота) имеют первостепенное значение.

Сечение

Производители на своих приборах делают патрубок дымохода именно такого, а не иного размера не потому, что им так захотелось, на складе в наличии были трубы этого диаметра или так у котла более изящный дизайн. Сечение дымохода зависит от объёма камеры сгорания и устройства котла. Поэтому не стоит пренебрегать величинами, заданными инженерами, и заужать или расширять дымовой канал.

Диаметр дымохода зависит от устройства котла

Если внутренний размер дымового канала окажется меньше, чем требуется, продукты сгорания не будут успевать удаляться, и отопительный прибор начнёт дымить, а пламя — гаснуть. Это как вход в метро в час-пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и в случае, если дымоход значительно шире, чем нужно: поверхностные слои ламинарного потока дымовых газов по краям в излишне свободном пространстве начнут завихряться — возникает турбулентность.

Возникновение турбулентных завихрений при переходе струи газа в расширяющуюся полость. Фото с сайта health.totalarch.com

Турбулентные завихрения тормозят основной поток газов, как следствие — опять плохая работа теплогенератора и дымление. В крайнем случае, если по какой-то причине нет возможности установить дымоход требуемого сечения, параметры можно изменять в меньшую или большую сторону в пределах 5-10% от рекомендованных. Причём предпочтительнее — всё-таки в большую.

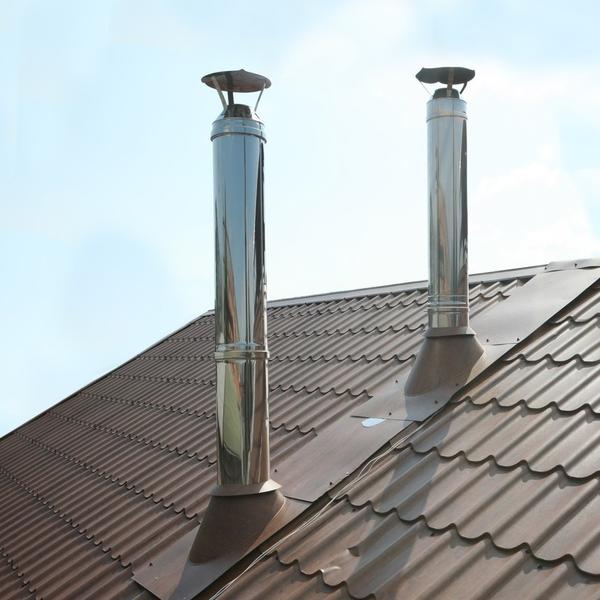

Правильно устроенный дымоход — эффективная работа оборудования

Высота

Второй важный параметр — высота дымохода. Тяга в трубе дымового канала образуется из-за разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и особенностей конструкции, поэтому обязательно указывается производителем в паспорте изделия, например, в виде минимально допустимого значения.

Рассчитывая высоту трубы, учтите, что кроме технических параметров котла, на его бесперебойную работу влияет также конкретное место расположения дома (преобладающие ветра, рельеф местности) и погода за окном. Летом и в дождливую пору тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высота может оказаться недостаточной.

Как правило, стандартные модели котлов требуют минимальной высоты трубы не менее 5 м. Такая длина обеспечивает необходимое для возникновения тяги разряжение.

Высота трубы относительно конька

На работу котла влияет и расположение рядом с трубой выступающих элементов, например, конька крыши. Высокие конструкции могут создавать ветровой подпор, ухудшающий или вовсе опрокидывающий тягу. Рекомендации относительно высоты трубы над коньком можно узнать из публикации Как правильно установить твердотопливный котел в деревянном доме. Если труба дымохода имеет большую высоту над кровлей (выше 1200 мм), необходимо устройство растяжек, надёжно фиксирующих конструкцию дымохода.

Высокая дымовая труба должна быть надёжно зафиксирована. Фото с сайта trubamaster.ru

Аккуратнее на поворотах

Силу тяги можно потерять и на поворотах: чем их больше и они круче, тем эта сила меньше, а значит, котлу тяжелее удалять продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант — это вертикальный дымоход. Правда, в реальности это условие обычно сложно выполнить.

Проектируя расположение дымового канала, постарайтесь свести к минимуму повороты трубы — их должно быть не более трёх. Если без них обойтись невозможно, предпочтительнее делать загибы канала под углом меньше 90°.


Разгонный участок дымохода. Фото с сайта sovet-ingenera.com

Если без углов или горизонтальных участков устроить дымоход не получается, обязательно сделайте разгонный участок — вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонный участок поможет установить тягу, а далее дым уже будет уходить «по накатанному» пути.

Само собой, все элементы должны иметь надёжное крепление к опоре и герметичное соединение между собой. Какой бы ни был выбран материал для устройства дымохода, совокупный вес трубы весьма значителен, поэтому она не должна опираться на котёл. Монтаж дымохода нужно производить с опорой на специальные консоли.

Каждому своё место

Если в доме устанавливается несколько теплогенерирующих приборов, то для каждого устройства требуется смонтировать отдельный дымоход, или подключение их должно производиться через общий компенсирующий коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

Каждому дымоходу своё место

Не стоит выводить дымоотводящий канал в систему вентиляции. Устраивать трубу дымохода следует так, чтобы её выход находился выше вентиляционной трубы, а также размещался на определённом расстоянии от окон — не менее 400 мм.

Зачем дымоходу «шуба»

Труба дымохода может проходить внутри помещения, в стене или по наружной стороне стены.

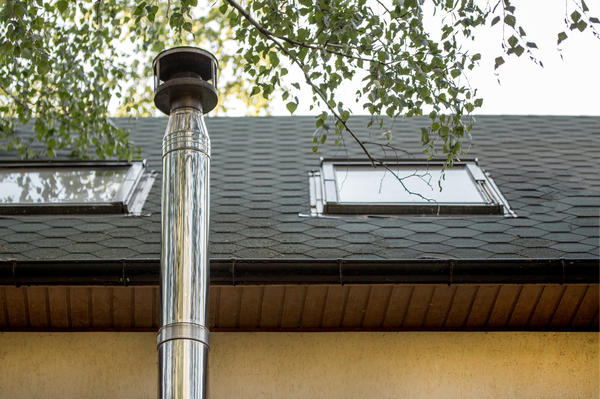

Труба дымохода, проходящая по наружной стене дома

В случае, если дымовой канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют своё движение, а значит, ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

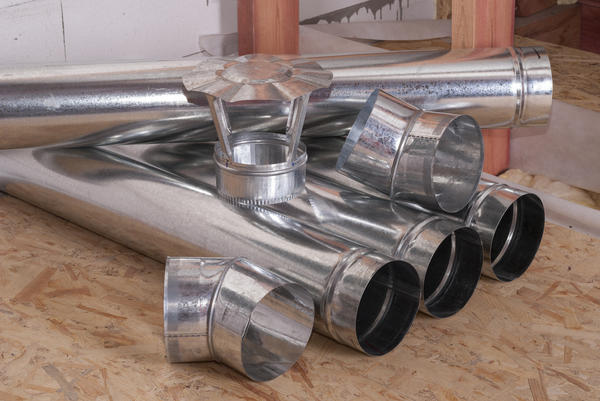

Для дымоходов лучше использовать трубы с теплоизоляцией

Впрочем, теплоизолированные трубы лучше использовать и в случае прохождения трубы в помещении. Теплота отходящих газов в твердотопливных котлах и так уже максимально отобрана теплообменником, но для повышения КПД прибора это полезно.

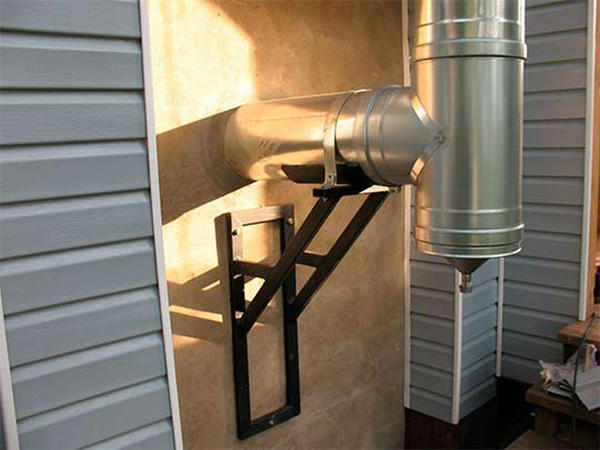

Конденсатосборник на дымовой трубе. Фото с сайта roofs.club

Как уже упоминалось, в твердотопливных котлах температура отходящих газов значительно ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат всё равно образуется. По этой причине труба дымохода котла всегда оборудуется конденсатосборником — устройством, накапливающим конденсат и позволяющим периодически его сливать.

Ваша пожарная безопасность в ваших руках

Занимаясь установкой твердотопливного котла и устройством дымохода, помните, что внутри даже самого высотехнологичного прибора горит настоящий огонь. Соблюдайте правила подбора и монтажа дымоходов и не забывайте регулярно его очищать — как минимум перед началом каждого отопительного сезона. Для очистки от сажи и конденсата в дымоходе должны быть оборудованы прочистные отверстия.

Дымоходы необходимо регулярно чистить

Внимание к деталям и соблюдение строительных и санитарных правил и пожарных норм при устройстве дымохода для твердотопливного котла убережёт вас от пожара и сделает работу с оборудованием комфортной, а службу котла — долгосрочной и эффективной.

7dach.ru

Дымоходы для газовых котлов: 90 фото современных конструкций

При установке газовых котлов в частных домах, обязательно нужно учитывать нормы из двух нормативных документов СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Это требование придумано не просто так, а для того, чтобы максимально обезопасить жителей этого же самого дома. И вне зависимости от того хочет ли этого владелец своего помещения, нормы должны быть выполнены.

Не раз мы видели фото дымоходов для газовых котлов и приблизительно понимали как они устроены и казалось бы, воплотить в жизнь подобное будет не сложно.

Но это не так, существует множество норм, которые прописаны в этих же актах и их нужно не только соблюдать, но и ответственно отнестись к этой работе, чтобы в дальнейшем не пришлось переделывать. В этой статье мы расскажем как выполнить процедуру правильно.

Требования к дымоходам

Как уже говорилось, важно соблюдать требования. Разумеется, придётся обязательно прочитать нормативные документы, но мы хотим в первую очередь обратить внимание на самые ключевые моменты:

• требования к диаметру дымохода;
• вертикальность проёма;
• ровность и прямота;
• наличие зонтика на верхушке;
• наличие сборника конденсата.

Диаметр дымохода для котла должен быть не меньше диаметра выходного патрубка. Никаких погрешностей не допускается. Этот самый диаметр в актах прописывается как сечение. Больше — можно, но меньше не допускается.

Проём, собственно сам дымоход, должен быть вертикальным. Таким образом, это не позволяет выхлопам задерживаться в проёме и немедленно выходить на свежий воздух. Помогает избавиться от затхлости воздуха, которая забивает проём и мешает газам рассосаться. В актах прописана небольшая позволительная погрешность в 30°.

Кроме этого, дымоход должен быть идеально ровным. Если он кривой, это мешает выхлопам сразу поступать в атмосферу, что недопустимо. В противном случае будет не только собираться конденсат, но и сама конструкция со временем просто лопнет.

Из пожеланий можно отметить наличие зонтика на верхушке дымохода. Это не требование, а рекомендация, которая часто берётся во внимание. Позволяет уменьшить количество осадков, ведь попадание в проём снега или дождя может разрушить проём.

Кроме этого, нередко туда падают птицы и мусор, что в итоге обязывает владельца помещения постоянно прочищать дымоход.

Также рекомендуется разместить сборник конденсата, лишнюю влагу лучше не допускать. Вода разрушает любую конструкцию — кирпич трескается, а металл ржавеет. Чтобы избавить от лишних проблем в будущем, лучше изначально позаботиться о конденсатосборнике.

Устройство труб и конструкции котлов

Конструкцию котлов разделяют по типу горелок, которые бывают всего двух видов:

• открытые;
• турбированные.

В случае открытых горелок воздух забирается из помещения, после чего происходит зажигание. Их нередко называют атмосферные по типу работы, в современных источниках часто прописываются именно таким названием.

Есть также закрытые горелки, где поступающий воздух выводится отдельно от источника зажигания. В этом случае понадобится коаксиальный дымоход для газового котла, который предусматривает вывод израсходованного для нужных целей воздуха. Такие дымоходы представляют собой две трубы — одна запускает свежий воздух, другая выводит отработанный.

Материалы для изготовления дымохода

Установка дымохода своими руками невозможна без выбора материалов. Как правило, это не является огромной проблемой, если разбираться в котлах и знать это самое взаимодействие котла с дымоходом.

Сегодня выделяют три типа материалов, которые используются при строительстве дымоходов:

• кирпич;
• нержавеющая сталь;
• керамика.

Установка кирпичного дымохода — довольно трудоёмкий процесс и невозможен, если дом уже построен. Поскольку кирпич сам по себе тяжёлый, такая конструкция может дополнительно прибавить помещению немало веса, что в итоге отразится на прочности фундамента, а затем и вовсе выльется в разрушении дома. Этот способ стар, но когда-то был очень актуален, чаще всего используется при постройке небольших дачных домиков.

Дымоходы из нержавеющей стали или керамики — современные варианты, которые дороговаты, но надёжные. Дело в том, что даже имея сборник конденсата, лишняя влага в любом случае будет накапливаться.

Сборник помогает лишь минимизировать его накопление. Кирпич не выдерживает накопление влаги, в то время как керамика и нержавейка неплохо с этим справляются. Правда как правильно сделать дымоход из таких материалов — сложный вопрос, его редко кто-то делает самостоятельно.

Фото дымоходов для газовых котлов

Также рекомендуем посетить:

mojdominfo.ru

кирпичный, диаметр, высота, какой лучше

Классические кирпичные дымоходы для твердотопливного котла десятилетиями обеспечивали необходимую вентиляцию воздуха. За счет этого регулировался режим горения, удалялся угарный газ. В настоящее дымоходная труба может иметь другую конструкцию, повышающую производительность нагрева воды.

Источник фото: supercoto.com

Такие вытяжки имеют свои особенности и требования к условиям установки. Они делаются из материалов с гладкой поверхностью, к которой не пристает сажа. Что лучше для котла длительного горения в каждом конкретном случае: кирпичная труба или коаксиальный дымоход, должен решать специалист.

СодержаниеПоказать

Какой дымоход лучше для твердотопливного котла

Труба для твердотопливного котла должна быть термостойкой. Температура горения колеблется от 200⁰ древесина до 600⁰ уголь. В некоторых случаях воздух, поступающий в трубу, разогревается до 1000⁰ и выводной канал должен выдержать.

Этим требованиям соответствуют материалы:

• кирпич;
• сталь;
• керамика;
• огнеупорное стекло.

У каждого из них свои положительные стороны и недостатки.

Устройство дымоходов твердотопливных котлов должно соответствовать следующим характеристикам:

• обеспечивать хорошую тягу;
• иметь конструкцию, которая легко демонтируется и обслуживается;
• противостоять коррозии;
• иметь гладкие внутренние стенки;
• быть хорошо изолированной от холода;
• пожаробезопасной;
• иметь эстетически привлекательный вид.

Строится дымоход своими руками или наемной бригадой специалистов надолго. Конструкция дорогая и сложная в ремонте. Поэтому эксплуатационный срок должен быть большой, измеряться десятилетиями.

Виды дымоходов. Источник фото: mebelprestig.ru

Дымоход из кирпича

Строится выводной канал из кирпича для твердотопливного котла по классической схеме, как веками возводили трубы каминов. Над камерой горения устанавливается купол, собирающий горячий воздух в один поток. В современном оборудовании это разгонный участок сразу за выводным из корпуса патрубком.
Печная кладка дымохода из кирпича предусматривает несколько каналов для отвода газа с изгибами. Она подходит твердотопливному котлу, но требует для обслуживания в каждом «кармане» создать доступ для очистки его от сажи и мусора.
Использовать кирпичную трубу целесообразно в том случае, когда она осталась после демонтажа печи и к ней просто подключается твердотопливный котел. Тогда дымовой канал герметично соединяется с выводным патрубком камеры горения.

Преимущества у кирпичного сооружения:

• выдерживает высокие температуры без разрушений;
• пожаробезопасен;
• имеет заслонку;
• выложен из термоизоляционного материала;
• красивый эстетичный вид.

Печные трубы оборудованы заслонками, позволяющими регулировать тягу, увеличивая до максимума площадь вытяжного канала при розжиге и затем уменьшать его, снижая активность горения и выход тепла наружу. Это удобно при использовании в камере горения дров.

При процессе длительного горения диаметр вытяжного отверстия рассчитывается исходя из мощности котла. Площадь сечение отверстия по всей длине трубы должна быть одинаковой. Заслонка станет препятствием к равномерному движению воздуха.

Монтаж дымохода для твердотопливного оборудования из кирпича сложный, с множеством недостатков, если сравнивать с современными конструкциями и материалами:

• сложная схема дымохода, послойная укладка кирпичей;
• трудоемкая и сложная технология;
• требуется создание опорного фундамента;
• много мусора;
• требуется много времени на затвердение цементного раствора;
• работы выполняются только в летнее время;
• прямоугольная форма вытяжного канала;
• высокая теплоемкость;
• шершавые стенки.

Любитель не знает, как правильно сделать дымоход из кирпича. Необходимо нанимать печника с большим опытом работы.
При движении вверх, поток горячего воздуха закручивается по спирали. Углы создают препятствие этому процессу. Они тормозят газы и скапливают сажу.

Источник фото: budujemydom.pl

Дополнительно мелкодисперсные частички продуктов горения оседают на шершавых стенках. Кирпич является термоизоляционным материалом. Точка росы смещается с внутренней поверхности выводного канала в кладку. Но для того, чтобы прогреть и высушить саму трубу, требуется много тепла.

Горячий поток быстро остывает, особенно на начальном этапе розжига и процесса горения. Возможно возникновение обратной тяги, когда остывший воздух не выйдет наружу, а будет опускаться вниз.
Выложенная из кирпича конструкция имеет сложное устройство дымоходов твердотопливных котлов.

Она состоит:

• фундамент;
• стояк трубы;
• распушка в местах перекрытия;
• выдра в месте прохождения сквозь кровлю;
• шейка над крышей;
• оголовок.

Все элементы выполняются кладкой кирпича на расширение конструкции снаружи, сужение наружных размеров с сохранением одинакового размера отверстия внутри.
Для исключения возгорания расположенных рядом материалов кровельных и межэтажных перекрытий, необходимо делать изоляцию, заполняя промежуток пеной с низкой теплопроводностью.

Дымоход из сэндвича

Монтировать дымоход твердотопливного котла практичнее с сэндвич труб и предназначенных для них фитингов. В частном доме вытяжную конструкцию можно размещать внутри строения и снаружи.

Трубопровод собирается из отдельных элементов, которые состоят:

• внутренняя труба из нержавеющей стали;
• утеплитель;
• наружная оболочка из нержавейки, оцинковки, пластика.

С одной стороны детали трубопровода имеют расширения на 1 – 2 мм без тепловой изоляции между ними. Вертикальный участок трубопровода собирается как лего, элементы труб вставляются друг в друга.

Источник фото: click-stroy.ru

Со временем в местах соединения прочность стыка и герметичность могут разрушиться. Устанавливая вытяжной трубопровод, применяют для упрочнения хомуты. В стену для фиксации конструкции забиваются костыли, и конструкция из сэндвича прочно фиксируется.

Достоинства такой конструкции для выведения дыма от твердотопливного котла:

• простое устройство дымохода;
• самостоятельный монтаж;
• эстетичный вид;
• наличие внутреннего утепленного слоя.

Из недостатков можно отметить только высокую стоимость труб и соединительных деталей и малый срок эксплуатации – около 15 лет.
Установка трубы из сэндвичей производится по росе, это когда влага свободно стекает вниз, не встречая препятствий в виде выступающих торцов. Размеры отверстия подбираются по трубе, выходящей из котла.

Стальной

Установка твердотопливного котла со стальной конструкцией смотрится красиво. Трубы и фитинги делаются из нержавейки с идеально гладкой внутренней поверхностью. Конструкция отличается зеркальным блеском.

Но такая система плохо работает, если не сделать утепление, особенно элементов, находящихся снаружи. Положительные качества стального дымовыводного канала:

• простой монтаж дымохода;
• малый вес конструкции;
• гладкая поверхность внутри;
• простое подключение к котлу.

Отсутствие утеплителя и высокая теплоотдача стали могут использоваться как дополнительный обогревающий элемент внутри дома. В этом случае длина дымохода определятся опытным путем по максимальной интенсивности тяги.

Обязательно монтируется теплоизоляция металлических труб на чердаке и снаружи. Большие потери тепла могут привести к обратной тяге.
Снаружи стальной дымоход красиво смотрится, но его блеск придется прятать под теплоизоляцией. Располагать его рядом со стеной нельзя, он будет перегревать ее, создавать угрозу возгорания.

Дымоход из керамики

Положительны качества трубы из керамики:

• гладкие стенки;
• длительный срок службы;
• устойчивость к окислению и разрушению продуктами горения.

К недостаткам следует отнести хрупкость и сложный монтаж.

Керамическим дымоходом пользуются как вкладышами внутрь кирпичного. В соединении технических характеристик двух разных материалов, получается отличная конструкция для выведения дыма.

Вытяжка коаксиального типа

Отдельно от других для котла длительного горения стоит конструкция коаксиального дымохода. Он представляет собой симбиоз сэндвича и металлического трубопровода. Только вместо утеплителя в пространстве между трубами проходит воздух с улицы.

Особенности такой вытяжки:

• устанавливается горизонтально;
• компактный;
• выводится через наружную стену;
• воздух в топку поступает подогретый;
• требует установки принудительной вентиляции.

Горячий дым выходит наружу по внутренней металлической трубе и подогревает поступающий внутрь уличный воздух. В результате повышается производительность котла.
Коаксиальный дымоход представляет хороший вариант для маленьких помещений. Они устанавливаются под потолком, в комнате, где строит котел, подвешиваются на стену, имеют малую длину – до 5 м. Функциональность конструкции не зависит от погоды и перепада давления. Но работать без электричества такая вытяжка не может.

Как рассчитать размеры дымохода

Чтобы построить правильный дымоход для твердотопливного котла, следует выдержать основные его размеры:

• высоту;
• длину разгонного участка;
• диаметр отверстия.

Важно сделать дымоход для твердотопливного котла утепленным, чтобы сместить точку росы. В тонкостенных дымоходах холод и тепло «встречаются» внутри трубы, образуется конденсат. Он способствует прилипанию частичек копоти к стенкам, засоряя выводной канал сажей. Влага снижает производительность горения топлива, ухудшает тягу.

Минимальная высота дымохода для твердотопливного котла указана в техническом паспорте. Желательно делать выше, уменьшать нельзя. Чем больше длина вертикального участка системы вытяжки, тем больше разница в давлении воздуха, выходящего из топки и находящегося снаружи на уровне окончание трубы.

Делать очень высоким дымоход для котла на твердом топливе также нельзя. Воздух, выходя из зоны горения и поднимаясь вверх постепенно остывает.

Холодные массы могут начать опускаться вниз, возвращая в помещение копоть и угарный газ. Интенсивность горения топлива в этот момент уменьшается из-за ограниченного поступления кислорода.
Диаметр дымохода для твердотопливного котла должен быть такой же, как на выходное отверстие для дыма на отопительном оборудовании. Если вытяжной канал имеют квадратную форму, то размер диаметра является определяющим между стенками трубы.

Подключение дымохода

Подключение дымохода к котлу осуществляется через разгонный участок. Его рекомендуется устанавливать под углом примерно 60⁰ к горизонту, чтобы исключить резкие переходы, тормозящие дым.

Соединение при монтаже направляется вверх, от зоны горения в вытяжку. Сечение разгонного участка должно соответствовать отводу в котле. Верхний конец соединительного узла заводится в дымоход. Все стыки герметизируются термостойкими материалами.

Как проверить тягу

Тяга проверяется пламенем. При достаточной интенсивности выведения окислов из зоны горения, пламя светло-желтое, почти невидимое. Дрова горят потрескивая.

Чем хуже выводятся продукты горения, тем темнее становиться цвет огня, до темно оранжевого. Дым, легкий, белый при хорошей тяге, темнеет, с ее ухудшением.
При неработающем оборудовании тяга проверяется зажженной спичкой. Если открыть дверцу печи, огонь должен отклониться внутрь, по потоку воздуха.

kotle.ru

Дымоходы для твердотопливных котлов из кирпича

Как обустроить из кирпича дымоход для твердотопливного котла

Если вы решили построить дом, где предусмотрен твердотопливный котел для системы отопления, необходимо определить место для установки его дымовой трубы. При разработке проекта и во время монтажа последней необходимо учесть соотношение между выработкой и потерями тепла. Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.

Наша задача сегодня – рассказать о правилах установки дымовой трубы такого типа, ее кладке, а также материалах и инструментах необходимых для работы.

Внутренние и наружные кирпичные дымоходы для твердотопливных котлов

Общие сведения о частях системы дымоотведения

Начнем мы с твердотопливного котла, который является отопительным прибором классического типа. Его можно встретить почти в каждом частном доме, где нет подвода газовой магистрали. Удобен тем, что в топливной камере можно сжигать и уголь, и дрова, и торф.

Чтобы получить максимальную теплоотдачу от оборудования, необходимо правильно рассчитать и изготовить дымоход, в нашем случае из кирпича.

Он должен соответствовать следующим требованиям:

• не представлять препятствий для подачи воздуха, необходимого для эффективной работы отопительного устройства;
• создавать тягу, возникающую благодаря разнице в температуре и давлении, достаточную для отвода продуктов горения.

Правильное и неправильное подключение твердотопливного котла к дымоходу

Дымовые трубы для твердотопливного котла могут быть изготовлены из:

Классический вариант — кирпичный дымоход, который можно сделать своими руками.

Правила установки

Нередко домовладельцы спешат сами или им попадаются нерадивые работники, которые считают, что могут слегка отойти от общепринятых требований. В результате происходят несчастные случаи, которые, увы, могут заканчиваться летальным исходом.

На фото — высота трубы над крышей в зависимости от удаления котла от центра здания

Чтобы такого не случилось у вас, настоятельно рекомендуем соблюдать указанные ниже рекомендации:

1. Между горючими поверхностями и внешней стенкой дымохода должно быть не менее 380 мм.
2. При прохождении канала сквозь междуэтажное перекрытие, нужно изготовить качественную изоляцию. Это необходимо, чтобы предотвратить пожар.

1. Очень важный параметр при строительстве дымохода, так как от него напрямую зависит тяга и отвод продуктов сгорания.
2. Следите, чтобы дымовая труба была расположена выше крыши. К примеру, если кровля плоская, достаточно поднять конструкцию над ней на 1 м.

Инструкция требует выполнения этого условия для любого типа дымохода. Необходимо предусмотреть места сброса конденсата, для технического обслуживания, а также очистки от сажи и возможного мусора.В противном случае постепенно тяга уменьшится настолько, что дым будет поступать внутрь помещения.

Площадь внутреннего сечения по всей длине трубы должна быть одинаковой. Иначе это сильно ухудшит прохождение продуктов горения.

1. Конструкция должна иметь стенки не менее 100 мм толщиной.
2. Запрещается делать горизонтальные участки более 1 м длиной.

Как выглядит схема дымохода для твердотопливного котла в разрезе

Почему многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы могут нагреться до температуры 600˚С, поэтому конструкция должна быть устойчива к ней.

Максимально соответствует этому параметру кирпич, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый. Зато после установки, можно о нем долго не беспокоиться.

Совет: нанесите на внутренние стенки кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете защитить ее от вредных воздействий агрессивно-кислотного осадка и конденсата.

Как производится кладка дымохода из кирпича

Кладку дымовой кирпичной трубы нельзя назвать простым занятием, для этого потребуются определенные знания и навыки, чтобы понимать технологические процессы.

1. Простой вариант — устройство дымохода, когда кирпичный канал необходимо изготовить внутри стен.В данном случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м 2. Соответственно, если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не менее 0,8 м 2 или примерно 300х300 мм.

Как рассчитать дымоход для котла отопления в зависимости от мощности последнего

1. При создании отдельной дымовой трубы следует соблюдать повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особое внимание углам, которые должны быть идеально ровными. Следите также за тем, чтобы на стенках не было выпуклостей.

Отдельно стоящий дымоход должен выполняться строго вертикально

Совет: не примыкающую к стене дымовую трубу необходимо выполнить строго в вертикальной плоскости.

1. Примыкающий к стене дымоход для надежности следует дополнительно закрепить с помощью анкеров, которые нужно расположить примерно через 4-5 рядов. В этом случае также следует предварительно продумать, где будут расположены технологические и ревизионные отверстия.

Совет: обязательно сделайте снизу дымохода люк, через который можно легко удалять скопившуюся сажу.

1. Чтобы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет беспрепятственно выходить наружу.
2. Один из самых распространенных вариантов, применяющихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря использованию такого способа, его сечение по форме будет максимально приближено к кругу.Хотя некоторые специалисты считают такой способ внутренней отделки непрактичным, так как спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

Кирпичный дымоход изнутри

Совет: наружную часть дымохода обложить облицовочным кирпичом или обшить кровельным материалом, чтобы защитить его от атмосферных воздействий.

Что нужно приготовить для работы

Простота сооружения заключается в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.

Однако не следует относиться к работе свысока, ее нужно делать по всем правилам и очень внимательно, в противном случае ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а это большие затраты.

Инструменты для работы

1. Выбирая кирпич, следите, чтобы он был хорошо обожженным.Окраска материала должна быть со всех сторон равномерной. Грани — ровные и четкие, что даст возможность делать швы небольшой толщины.
2. Раствор готовьте особым способом и в его состав включите обязательно песок, глину, цемент и воду. Особенно важным считается подбор песка, который должен быть мелким, что сделает раствор более пластичным.
3. Из инструментов приготовьте:

• кельму;
• молоток-кирка;
• рулетку;
• строительный уровень и отвес;
• лопату для раствора;
• строительную леску.

Схема кладки дымовой трубы из кирпича для твердотопливного котла

Особенности кладки

1. Работу начинайте прямо от отопительного прибора.
2. Соединить котел с кирпичным дымоходом можно трубой соответствующего размера и диаметра.
3. Кладку обязательно ведите с перевязкой между рядами.
   В принципе она напоминает возведение перегородок или стен, хотя есть и некоторые особенности, учитывать которые необходимо:

• проверяйте обязательно каждый ряд уровнем в вертикальной и горизонтальной плоскости;
• в растворе обязательно должна быть замешана глина;
• толщина шва должна быть примерно 5-10 мм. Больше делать не рекомендуем, так как из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы;
• заделка всех швов должна быть качественной, сквозные отверстия недопустимы;
• при кладке следует использовать только целые кирпичи, сократив максимально применение половинок.

Твердотопливный котел нуждается в правильно установленном дымоходе. В этом случае он сможет работать максимально эффективно – сжигая все топливо и передавая теплоносителю требуемую тепловую энергию.

Нередко домовладельцы останавливаются именно на кирпичной дымовой трубе, хотя ее кладка и требует много сил и времени, но она полностью справляется со своей задачей в течение долгого срока. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Как сделать дымоход из кирпича для котла?

• Требования при возведении дымоходов
• Какие размеры должен иметь дымоход?
• Правила, которые нужно знать при возведении дымохода
• Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома. Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов. Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Требования при возведении дымоходов

К каждому типу конструкции предъявляются свои требования. Связано это с тем, что температура сгорания различных видов топлива может находиться в пределах от 50 до 500°С.

Главные требования, которые имеет приспособление для отвода дыма от котла:

1. Дымоходная конструкция должна изготавливаться из негорючих материалов.
2. Для получения герметичности дымохода понадобится применять такие средства для герметизации, которые не боятся высоких температур.
3. Постройка должна обеспечить полную непроницаемость газа, она не должна пропускать в помещение продукты сжигания топлива.
4. В канале не должно быть каких-либо сужений или расширений, его следует размещать вертикально. Исходя из нормативной документации известно, что допустимое отклонение канала дымохода от вертикали на длине 1 м составляет максимум 30 мм.
5. В процессе устройства конструкции подобного типа отверстие для вытяжки должно рассчитываться на основе площади дымохода.
6. Следует позаботиться о том, чтобы изготавливаемое приспособление располагалось выше конька крыши. Это понадобится сделать для того, чтобы можно было исключить подсос воздуха и конструкция могла обеспечить хороший отвод продуктов сгорания.

Вернуться к оглавлению

Какие размеры должен иметь дымоход?

Варианты размещения дымохода.

Тяга в канале дымохода будет происходить из-за отличий в высоте входа и выхода, а также за счет разницы температур. Для обеспечения непрерывной работы любого устройства для отопления понадобится сделать сильную тягу. Перед началом кладки важно определиться с тем, какой тип устройства для отопления будет использован, какие оно имеет габариты и сколько планируется делать каналов.

Число каналов можно определить с учетом мощности прибора для отопления, топлива и особых требований производителя устройства.

Если диаметр канала дымохода будет значительно превышать расчетное значение, тяга в подобном канале сильно снизится. В результате будут частые перебои в функционировании газового котла или другого устройства для отопления. Если диаметр канала будет меньше, то это может препятствовать отводу продуктов сгорания. Именно по этой причине в большинстве случаев останавливается работа котлов.

Чтобы изготовить кирпичные каналы, понадобится использовать керамический кирпич марки М50-75. Можно применить и бетонные блоки, которые имеют каналы с квадратным сечением.

Если планируется использовать для изготовления дымохода керамический кирпич, то стоит знать, что его минимальное сечение составляет 14х14 см. Если планируется приобрести материал с круглым сечением, то допустимый диаметр составляет 15 см или более.

В дымоходе из кирпича, высота которого составляет менее 5 м, габариты каналов надо увеличить до 14х20 см или до 18 см в диаметре. Подобные конструкции должны изготавливаться в стенках между помещениями, которые планируется отапливать. Таким способом можно будет создать определенную защиту несущих конструкций от охлаждения, которое в большинстве случаев приводит к ослаблению тяги.

Нужно попытаться сгруппировать каналы дымохода так, чтобы в устройстве, которое будет выводиться над кровлей, их число было максимальным. Таким образом можно будет снизить денежные затраты на работы по изготовлению и значительно улучшить работоспособность дымоходного приспособления.

Вернуться к оглавлению

Правила, которые нужно знать при возведении дымохода

Схема устройства кирпичного дымохода.

Конструкция для твердотопливных котлов изготавливается вместе со стенками частного дома. Данные элементы сооружаются по единому принципу, при этом не имеет значения, будут каналы использоваться в качестве вентиляционных или дымовых. Под дымоход обязательно понадобится построить основание. Устройство основания можно выполнить из кирпича или бетона.

Во всех случаях подготавливается проект основания. В процессе проектирования нужно учитывать, что его высота должна составлять минимум 30 см, а ширина должна быть такой, чтобы конструкция основания выходила за границу дымоходного устройства на 15 см или более. Если дымоход изготавливается в качестве элемента внешней стенки, то нужно знать, что нижняя часть основания дымохода должна размещаться на нижнем уровне основания стенки.

Особое внимание в процессе сооружения дымоходных конструкций надо обратить на качество герметичности. Чтобы сделать долговечный кирпичный дымоход, понадобится соблюдать правила. Укладка материала должна производиться так, чтобы швы перекрывались элементами следующего ряда. В большинстве случаев используется такая же смесь, как и для сооружения несущих стенок конструкции.

В процессе изготовления дымохода для твердотопливного котла надо учитывать то, что его внутреннее основание должно быть гладким.

Следовательно, при выполнении строительных работ нужно использовать шаблон. Стены между элементами должны быть толщиной минимум в полкирпича. Для элементов вентиляции толщина перегородки должна быть в 2 раза меньше.

В конце понадобится сделать оголовок. Крайние части элемента должны выступать за пределы конструкции на 10 см или более. Выходы вентиляционных каналов надо создавать под оголовком, в большинстве случаев используется 2 стенки, которые размещаются одна напротив другой. Данный метод размещения позволит предотвратить задувание воздуха.

Вернуться к оглавлению

Кладка дымоходной конструкции из кирпича

Схема кладка дымохода из кирпича.

Кладку надо начинать с насадной трубки. Ее следует выкладывать с соблюдением кирпичной перевязки. После этого формируется разделка (распушка). Ее нужно выкладывать из 5 кирпичей. Канал будет иметь размеры 270х140 мм. Внешние габариты разделки составляют 450х590 мм. Этого можно достигнуть благодаря вставке половинок кирпича. Чтобы соблюдать размеры канала, внутрь понадобится вставить пластинки из кирпича. В таком случае канал не будет изменяться.

Следующий ряд будет иметь размеры 650х510 мм. Внутри монтируются пластинки из кирпича толщиной 6 см. На данном этапе разделка начнет получать свою форму. В следующем ряду внешние размеры составят 710х570 мм. Внутри понадобится установить материал толщиной 9-10 см.

После этого заканчивается распушка. В следующем ряду обязательно надо соблюдать перевязку. Если нужно сделать разделку большей высоты, можно установить еще один ряд, перевязка должна быть выполнена под нижний ряд.

Для выхода стояка наружу понадобится подготовить отверстие в крыше. Далее стояк следует провести через кровлю. Остальная работа проводится на крыше.

На следующем этапе выкладывается стояк. Внимательно нужно следить за перевязкой кладки кирпича. Стояк надо выводить на несколько рядов выше кровли. После этого выкладывается выдра. Внутренние пластинки подбираются так, чтобы канал не расширялся.

После этого понадобится сформировать шейку и оголовок. Действия будут такими же, как и в случае возведения разделки.

Как сделать кирпичный дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

• на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
• на плоских крышах высота трубы над коньком не менее 1000 мм;
• на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
• если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

• герметик для уплотнения стыковых соединений;
• лист нержавейки для изготовления верхнего конуса;
• облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
• кирпичи для кладки;
• теплоизоляционный материал для утепления;
• шамотные кирпичи;
• консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

• мастерок для кладки раствора;
• строительный уровень и отвес для углов;
• дрель с миксерной насадкой;
• рулетка;
• перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д. выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

• первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
• кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
• следующий ряд смещается уже по обеим сторонам, но также на четверть;
• диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
• колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Источники: http://gidroguru.com/otoplenie/teploistochniki/kotel/tverdotoplivnye/1232-dymohod-dlya-tverdotoplivnogo-kotla, http://1pokirpichu.ru/pechi/dyimohod-iz-kirpicha-dlya-kotla.html, http://www.portaltepla.ru/tverdotoplivnie-kotli/dimohodi-dlya-tverdotoplivnih-kotlov-svoimi-rukami/

teplosten24.ru

Как сделать дымоход в частном доме

Дымоход в частном доме чаще всего строится невидимым для глаз. Это можно осуществить ещё на этапе планирования строительства дома. Если в доме присутствует несколько дымоходов, то они объединяются в одно или два устройства.

Устройство стального дымохода в частном доме Вернуться к оглавлению

Содержание материала

Виды дымоходных конструкций

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. От их расположения и мощности зависит сложность и конфигурация дымохода.

Типы дымоходов:

• вентиляционные,
• газоотводные,
• дымовые.

Вентиляционные системы

Основной функцией вентиляционных труб является то, что они помогают из помещения выводить загрязнённые воздушные массы.

Оригинально выполненный кирпичный вентиляционный дымоход

Вентиляционные каналы в обязательном порядке должны быть в тех местах, где меньше всего проветривается помещение. Особенно важно размещать такие трубы в кухонной зоне, ванной комнате, туалете.

Газоотводные системы

Газоотводные дымоходные трубы применяются в том случае, если в доме используется газовая система отопления. Они выводят продукты горения за пределы помещения, и, таким образом, обеспечивают безопасность использования системы обогрева. Трубы должны быть способны выдерживать разнообразные воздействия вредных веществ. Как только продукты горения поступают в дымоходную трубу, то сразу вступают в реакцию с влагой, которая уже есть в трубе. В результате этого осуществляется процесс окисления, который и может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

Схема устройства и конструкция газоотводной трубы дымохода

Дымовые трубы

Дымовые трубы применяются в случае установки в доме отопительного оборудования, которое работает на твёрдом топливе – это могут быть печи или камины. В доме их больше всего, именно по этой причине довольно часто их объединяют в одну или несколько.

схема устройства и конструкция кирпичной  дымовой трубыВернуться к оглавлению

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

• кирпичные,
• металлические,
• керамические,
• полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

Кирпичный дымоход

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Чтобы обеспечить длительный срок эксплуатации кирпичного дымохода, внутрь рекомендуется вставить асбоцементную трубу. Промежуток между кирпичом и трубой заливается бетонным раствором.

Пример использования асбоцементной трубы

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода. Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

Устройство керамической трубы для дымохода

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Металлические дымоходы

Что касается металлических труб для сооружения дымохода, то они благодаря лёгкости в последнее время стали пользоваться большой популярностью. Также они имеют гладкую поверхность, что исключает накопление сажи. Соответственно, воздух будет проходить гораздо лучше.

Качественная теплоизоляция выполняется довольно просто. Для этого используется базальтовая вата, которая прокладывается внутри трубы. Только необходимо будет правильно определиться с толщиной материала, так как большая толщина может полностью или частично перекрыть трубу и воздушным массам будут выходить очень затруднительно.

Устройство металлической трубы дымохода

Как правило, металлические дымоходы изготавливаются из нержавеющей стали, которая очень устойчива ко всем климатическим, погодным и другим воздействиям.

Современными трубами для дымохода являются полимерные конструкции. Сама по себе труба очень мягкая и имеет довольно небольшой вес. Дымоход будет отличаться своей практичностью и долговечностью. Монтаж трубы можно осуществить самостоятельно, и справится с этим любой новичок.

Современный полимерный дымоход

Чаще всего используются полимерные трубы в том случае, если в доме есть система газового отопления (котлы или колонки). Такие трубы могут быть только вставленными в дымоход, который выложен из кирпича.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома. Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

Чертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, подробнее об этом – на видео

Дымоход может быть использован как в кирпичном, так и в деревянном строении. Только дымоход в деревянном доме должен быть правильно сооружен, так как дерево очень быстро обугливается. Есть специальная технология строительства дымохода в деревянном строении. Вернуться к оглавлению

Строительство дымохода в деревянном доме

Чаще всего, в деревянном доме встречается несколько дымоходов. Но количество таких конструкций в большей степени зависит от количества используемого в доме оборудования. В доме обязательно должна быть система отопления с отдельным дымоходом и может быть камин, который также имеет отдельную дымоходную трубу.

Все дымоходные сооружения в доме должны быть выведены на крыше строения и выполнены с соблюдением всех норм и стандартов.

Дымоход в деревянном доме

Для того чтобы правильно соорудить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые могут правильно составить проект дымохода.

От правильно выстроенного дымохода зависит безопасность жизнедеятельности всех проживающих в доме, также само оборудование будет более качественно работать. Последнее касается котлов газового отопления и труб для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть и исключение из правил. Можно строить его с отклонением, которое от вертикального положения составляет не более 30 градусов. Если же требуется вывести трубы наружу, и для этого никак не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

Варианты постройки дымохода в деревянном доме из бруса

Что касается выноса дымохода на крыше строения, то он в значительной степени будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше стоит учесть направленность ветра, который наиболее часто встречается в этом регионе. Это необходимо из-за того, что если труба дымохода будет соединена с котлом для отопления, то ветровые массы могут попадать в трубу, и тем самым вызывать прерывное горение топливного вещества.

Если в деревянном доме есть камин, то труба для отвода дыма должна быть сооружена качественно. Это позволит не попадать дыму внутрь помещения, и дать ему возможность выходить наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется технология «труба в трубе».

Сама дымоходная труба состоит из трёх составных частей:

• труб из нержавеющей стали;
• слоя теплоизоляционного материала;
• стальной трубы.

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который на ней может быть закреплён при помощи проволоки или любого другого материала. После этого готовая конструкция вставляется в металлическую трубу, которая будет иметь больший диаметр, чем внутренняя.

Способы устройства труб для дымохода в деревянном доме

Кроме такого способа сооружения дымохода есть ещё один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро остывает. Также его можно использовать тогда, когда необходимо сделать довольно большое количество дымоходных переходов.

Самое сложное – это провести конструкцию через стену, так как дымоход в стене дома из древесины может очень пагубно сказаться на состоянии строительного материала. В большинстве случаев ту часть стены рекомендуется заменить на пенобетон или кирпич. Эти материалы не подвергаются воздействиям высоких температур и не горят. Таким образом, будет обеспечена безопасность всего строения.

Чертёж и схема вывода дымохода через несущую стену деревянной конструкции

Если же дымоход нужен в качестве газоотвода, и будет использоваться в случае включения отопительной газовой системы, то можно сделать конструкцию, которая выходит наружу через стену. Для организации такого дымохода используются металлические трубы.

В таком случае есть возможность также использовать технологию гильзования («труба в трубе»). Где первая внутренняя труба будет помещена в слой теплоизоляционного материала и только потом – в основную трубу дымохода.

Металлические трубы очень лёгкие не только по весу, но и в установке.

Для этого используются:

• специальные металлические крепления;
• саморезы по металлу;
• шуруповёрт.

Крепления для  трубы на деревянном строении представляют собой металлические пластины, которые имеют изогнутую форму, соответствующую диаметру дымоходной трубы.

Очень часто для того, чтобы провести дымоход в стене деревянного строения используется асбестовая труба, которая будет находиться в специальном коробе из кирпича или другого похожего материала.

Совет. Для того чтобы была возможность провести дымоход внутри стены деревянного дома, необходимо обеспечить их достаточную толщину.

Если такой возможности нет, то стоит соблюдать установленные правила безопасности, где труба должна быть на расстоянии от самого материала не менее 25 см. Такие действия обеспечат безопасность древесины, и она не будет возгораться или обугливаться в результате использования конструкции.

Вернуться к оглавлению

Дымоходы в кирпичных строениях

В обычном кирпичном строении также применяется технология сооружения наружных дымоходов. Они очень часто встречают в тех домах, которые имеют газовое отопления, и в качестве батарей используется колонки или специальные конвекторы. Тогда в стене дома делается отверстие. В него вставляется, как правило, полимерная труба. Между стеной и самой трубой должен быть определённый промежуток, который заполняется бетонным раствором, или используется технология «труба в трубе».

Простой наружный дымоход в кирпичном доме

Для камина правильный дымоход в частном доме из кирпича или любого другого строительного материала возводится вместе со стеной строения.

Выглядит это следующим образом. Есть основная стена, к ней пристраивается камин, а сверху него короб дымохода, который будет выходить прямо на крышу дома. Если дом каменный, то какие-либо изоляционные материалы можно и не использовать.



Но если строение деревянное, то камин и труба дымохода от него должны быть раздельными, чтобы обеспечить безопасность строительного материала (древесины).

Совет.  В дымоходе для камина обязательно должна быть заслонка. Она регулирует подачу воздуха в камин и способствует нормальному процессу горения.

Необходимо учесть, что дымоходная труба должна быть защищена от попадания в неё дождя или снега. Для этого на крыше устанавливается специальная защита в виде козырька. Он должен иметь высоту не более 50 см. В противном случае есть возможность неэффективного использования дымохода, так как в него будет попадать любой порыв ветра.

Есть несколько способов очистки такой конструкции, которые необходимо осуществлять каждый год. Только так можно содержать дымоход в надлежащем состоянии. Для этого используется два метода: механический и химический.

При механическом методе применяются металлические щётки с очень жёсткой щетиной. При химическом методе – разнообразные средства, которые представляют собой полено-трубочист, его необходимо сжечь в печи, камине или другой конструкции.

Перед тем как сделать дымоход в доме, нужно чётко определиться, для каких именно целей он будет служить.
Не в последнюю очередь выбирается материал для сооружения дымохода. Если в кирпичном строении можно использовать любой вид дымоходной трубы, то в деревянном доме есть некоторые ограничения. Что касается количества дымоходов, то оно в значительной степени зависит от используемых в доме приборов или конструкций.

Чтобы дымоход в частном доме работал качественно, его необходимо правильно продумать изначально.

proekt-sam.ru
