Как работает группа безопасности котла – виды, особенности защиты и подключение к системе отопления

установка и подключение своими руками на отопление

Группа безопасности для отопления – это специальный набор из особых элементов, которые применяются для осуществления целостной защиты системы обогрева. Она защищает от несчастных случаев при сильном повышении уровня давления либо выходе воздуха из системы.

Группа безопасности для системы отопления

Из чего состоит?

Группа безопасности системы отопления состоит из предохранителей. Оборудование включает в себя такие компоненты:

• предохранительный клапан;
• манометр;
• консоли, устанавливаемые на одном основании;
• воздухосбрасыватель.

Клапан, консоли, выполненные на единой подставке, корпус устройства для отвода воздуха, штуцер манометровый для подключения изготавливаются с применением горячей ковки, а впоследствии подвергаются токарной обработке. Выполняются эти элементы из латуни.

Крышка предохранительного клапана в то же время делается из прочного нейлона, что в обязательном порядке должен быть стойким к высоким температурам. Устройство для измерения давления производится из пластика типа ABS, а его шкала, изготовленная из лёгкого и крепкого сплава алюминия, защищается акриловым стеклом.

Стоит сказать, как работает группа безопасности в системе отопления.

Составляющие группы безопасности

Назначение группы безопасности можно объединить в три пункта. Рассмотрим их детально.

Манометр необходим для того, чтобы можно было с лёгкостью определить давление жидкости в баке котла и в целостной системе. Пригодится также при заполнении трубопроводной сети и регулировке давления в закрытой системе отопления.

Воздухосбрасыватель имеет сервисное назначение. Внутри он имеет камеру с поплавком, который механически связан с клапаном. Клапан открывается, если воды нет. Функция прибора состоит в удалении воздуха в период функционирования, а также при заполнении радиатора и системы жидкостью. Второстепенная функция воздухосбрасывателя в выпуске первых паров, которые образуются в баке котла при чрезмерном нагреве.

Клапан предохранительный является аварийным прибором, который сбрасывает воду и пары, если указанный порог давления становится выше нормы.

Таким образом, назначение группы безопасности состоит в регулировке и предупреждении ситуаций аварий, которые могут быть связаны с закипанием теплоносителя в водяной рубашке теплового генератора. Принцип работы таков: изначально манометр реагирует на рост давления, затем появившийся пар уходит через воздухоотводчик, а потом происходит сбрасывание воды (или смеси пара и воды) из системы клапаном предохранения.

Группа безопасности с расширительным баком выполняет важную функцию в системе отопления, в случае отсутствия которой неминуемо произошёл бы взрыв оболочки котла.

А так, если ничего не делать, клапан сброса будет сливать жидкость до той поры, пока давление не войдёт в разрешённые рамки. Во многих котельных установках верхний порог давления равен 3 Бар. Есть модели и с максимальным давлением работы 1,6-2 Бар.

О назначении и видах балансировочного клапана для системы отопления можете прочитать здесь.

Всегда ли нужна установка группы безопасности?

Группа безопасности системы отопления нужна не всегда, однако, если вы желаете лишний раз подстраховаться, можете и установить её. К примеру, устройства, которые функционируют от сжигания природного газа или дизельного топлива, от потребления электрической энергии, не требует дополнительной защиты. Такие агрегаты уже имеют высокий уровень безопасности и могут тут же остановиться и отключить нагрев при росте температуры либо давления.

Установка группы безопасности в систему закрытого типа котла, работающего от газа или от сети электропитания, чаще производится просто для удобного обслуживания и комфортного контроля.

Схема установки группы безопасности для системы отопления с расширительным баком

В то же время источники тепла в виде твердотопливного котла имеют большую инерцию, потому сразу остановиться не могут. Даже котлам на пеллетных гранулах с автоматизированной системой необходимо чуть-чуть времени для сжигания топлива, попавшего в зону горения. А что случиться с топкой, которая полна горящих дров?

Терморегулятор при повышении температуры в рубашке мгновенно перекроет воздух, однако процесс завершится только со временем. Дрова не прекратят гореть, а будут тлеть, в результате чего температура жидкости станет выше ещё на пару градусов. Исключить вскипание и последующий взрыв поможет лишь группа безопасности. Поэтому в котле на твёрдом топливе она является обязательным условием.

Почти все компании-производители включают группу безопасности в стандартный комплект оснащения твердотопливного котла.

Монтаж и подключение группы безопасности к системе отопления

Тогда, когда котёл на твёрдом топливе не оснащён группой, её можно приобрести отдельно либо собрать своими руками. Важно будет только верно подобрать устройства под свой котёл.

Теххарактеристики автоматического воздухосбрасывателя особо не имеют значения, но вот параметры манометра и аварийного клапана приобретаются по величине максимального рабочего давления, которое прописано в техническом паспорте агрегата.

Схема расположения группы безопасности при обвязке твердотопливного котла

Монтаж группы безопасности в систему отопления провести не сложно. Это можно сделать самостоятельно при помощи обычного набора инструмента и двумя вариантами:

1. Первый способ – это установка на первоначально установленный штуцер, который выходит их отопительного котла.
2. Второй способ – врезка в трубопровод подачи на выходе из агрегата.

Теперь о том, как правильно установить группу безопасности на отопление.

При монтаже устройства важно помнить, что на участке посреди выходного патрубка котла и группой не стоит устанавливать различную арматуру. Также нельзя подключать другие приборы при помощи тройника. Чем меньше длина данного участка, тем лучше. Самый лучший вариант – установить приборы у самого агрегата.

В случае крепления группы на магистрали подачи стоит выбрать такой участок, чтобы от входа к котлу можно было хорошо разглядеть показания манометра. Бывает так, что для этого необходимо сделать монтаж группы безопасности на отрезке трубы в вертикальном положении. Либо специальном кронштейне, который крепится к стене. К выходному патрубку клапана предохранения нужно подсоединить шланг (желательно бесцветный) и опустить его в канализацию или пластиковую канистру. Преимущество первого способа в том, что по уровню жидкости в ёмкости всегда можно будет отследить критическую работу котла в то время, когда вы отсутствовали дома.

Группа безопасности для отопления – важная часть всей системы обогрева. Она в обязательном порядке должна устанавливаться в твердотопливном котле, однако и в других агрегатах (от электросети, газовых) группа станет дополнительным источником охраны. Группа безопасности не стоит дорого, но в то же время сможет обеспечить хорошие условия для эксплуатации и создаст дополнительную защиту.

teplofan.ru

Группа безопасности котла в системе отопления

Экология познания. Усадьба: В данной статье мы осветим вопрос, какую роль играет группа безопасности котла в системе отопления, из чего она состоит и как правильно устанавливается.

В обвязке котельных установок используются различные элементы, каждый из которых выполняет отведенную ему функцию. Одни обеспечивают циркуляцию теплоносителя, другие его распределяют или перекрывают, третьи отвечают за фильтрование или компенсацию расширяющегося объема жидкости.

Существуют и устройства, предотвращающие возникновение аварий в нештатных ситуациях.





Устройство и назначение группы безопасности

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

• манометр;
• автоматический воздухоотводчик;
• сбрасывающий предохранительный клапан.

Соответственно, группа безопасности отопления объединяет в себе 3 функции, разберем каждую из них подробнее. Манометр служит для визуального контроля за давлением воды в котловом баке и системе в целом. Также он играет важную роль при заполнении сети трубопроводов и настройке давления в том случае, когда система отопления – закрытого типа.

Основная функция воздухосбрасывателя — сервисная. Внутри него имеется камера с поплавком, механически связанным с клапаном, что открывается при отсутствии воды. Задача прибора — удалять воздух при заполнении котла и системы теплоносителем, а также в процессе эксплуатации. Есть и дополнительная функция – выпуск первых порций пара, образующегося в котловом баке при перегреве.

Предохранительный клапан – это аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения установленного порога давления. Получается, что принцип работы группы безопасности котла заключается в контроле и предупреждении аварийных ситуаций, связанных с закипанием теплоносителя в водяной рубашке теплогенератора. Ведь что при этом происходит? Сначала манометр регистрирует рост давления, потом появляющийся пар уходит через воздухосбрасыватель, и последняя стадия – сброс воды или пароводяной смеси из системы предохранительным клапаном.

Если бы группа безопасности в системе отопления отсутствовала, то за перегревом неминуемо последовал бы взрыв оболочки агрегата со всеми вытекающими последствиями. А так, если не предпринимать никаких действий, сбросной клапан будет сливать воду до тех пор, пока давление не войдет в допустимые рамки. В подавляющем большинстве котельных установок верхний порог давления составляет 3 Бар, хотя есть экземпляры с максимальным рабочим давлением 1.6—2 Бар.

Сфера применения

Оказывается, группа безопасности для отопления нужна далеко не всегда, но по желанию домовладельца может быть установлена в любой системе и служить подстраховкой. Например, теплогенераторы, сжигающие природный газ и дизельное топливо, а также работающие на электроэнергии, не нуждаются в дополнительной защите. Эти котлы сами по себе имеют высокий уровень безопасности и могут моментально остановиться и прекратить нагрев при возрастании температуры или давления.

В закрытых системах отопления с газовым или электрическим котлом группа безопасности чаще всего ставится для удобства контроля и обслуживания.

А вот источники тепла на твердом топливе обладают большой инерцией и сразу остановиться не могут. Даже автоматизированным пеллетным котлам требуется немного времени, чтобы сжечь топливо, попавшее в зону горения. А представьте себе топку, полную горящих дров? Термостат или контроллер при росте температуры в рубашке перекроют воздух моментально, но процесс прекратится далеко не сразу. Дрова не погаснут, а станут тлеть и в результате температура воды вырастет еще на несколько градусов. Предотвратить вскипание и взрыв может только группа безопасности для твердотопливного котла, оттого она является непременным атрибутом теплогенераторов этого типа.

Большинство производителей изначально комплектуют свои твердотопливные агрегаты группой безопасности.

Указания по монтажу

Если дровяной или угольный котел не укомплектован группой безопасности, то ее без проблем можно купить отдельно или собрать самостоятельно. Здесь главное — правильно подобрать приборы под свой теплогенератор. Технические характеристики автоматического воздухоотводчика большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, указанного в инструкции по эксплуатации на котел.

Вообще, установка группы безопасности в системе отопления никакой сложности не представляет, это может сделать любой человек при наличии стандартного набора слесарного инструмента. Монтаж может осуществляться двумя способами:

• постановка на «родной» штуцер, выходящий из котла;
• врезка в подающий трубопровод на выходе из теплогенератора.

При установке элемента следует помнить одно главное правило: на участке между выходным патрубком агрегата и группой безопасности запрещается ставить какую-либо арматуру и не допускается подключение других устройств с помощью тройника. Длина этого участка должна быть как можно меньше, в идеале приборы ставятся у самого котла. Ниже на фото показан весь набор перечисленных нарушений:

Когда группа ставится на подающей магистрали, то следует выбрать такое место, чтобы от входа в котельную были хорошо видны показания манометра. Иногда для этого нужно выполнить монтаж группы безопасности на вертикальном отрезке трубы или специальном кронштейне, прикрепляемом к стене. К выходному патрубку предохранительного клапана следует подсоединить шланг (лучше прозрачный) и опустить его в пластиковую канистру или канализацию. Первый вариант хорош тем, что по наличию воды в емкости вы всегда будете замечать, когда в ваше отсутствие котел работал в критическом режиме.

Заключение

Невзирая на то, что в установке группы безопасности нуждаются только твердотопливные котлы, ее можно, и даже рекомендуется ставить во все отопительные системы закрытого типа. Это не приведет к большим затратам, зато создаст комфортные условия для обслуживания и обеспечит дополнительную ступень защиты. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

Группы безопасности котлов отопления — устройство и порядок монтажа

Работа отопительной системы – это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.

Содержание статьи

Функциональное назначение

При работе котла отопления теплоноситель подвергается температурному воздействию. Это приводит к его расширению и повышению давления в трубах. Существуют оптимальные параметры, которые следует учитывать при проектировании отопительной системы:

• Температура – от 65°С до 95°С.
• Давление – до 3 атм.

Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.

В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.

Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.

Конструктивно она состоит из следующих элементов:

Манометр

Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.

Воздухоотводчик

При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.

Предохранительный клапан

Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.

Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.

Монтаж

Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.

Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.

Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.

Во избежание подобной ситуации установку следует проводить согласно следующей схемы:

Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.

Цена

Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.

dearhouse.ru

блок безопасности системы отопления, правила эксплуатации, проверка, экспертиза и обследование, фото и видео примеры

Содержание:

1. Конструкция группы безопасности
2. Принцип работы группы безопасности для отопления
3. Правила установки блока безопасности в систему

Группа безопасности для отопления является важным элементом отопительной системы. Другое название группы безопасности – блок безопасности. При возникновении аварийной ситуации в отопительной системе может подняться давление, что чревато крайне неприятными последствиями, вплоть до полной замены всей системы. Для предотвращения таких ситуаций и существует группа безопасности. Когда возникает аварийная ситуация, эта группа включается в работу, опуская давление до номинальных величин.

Конструкция группы безопасности

Любая система безопасности для отопления состоит из четырех основных элементов:

1. Корпус из оцинкованной стали, имеющий резьбовые подводы. Корпуса выпускаются как с теплоизоляцией, так и без нее. К корпусу крепятся все детали группы безопасности.
2. Автоматический воздухоотводчик. Чаще всего для изготовления этого элемента используется латунь. Когда давление в отопительной системе превышает допустимые пределы, воздухоотводчик стравливает лишний воздух, позволяя системе функционировать дальше в штатном режиме. Этот элемент обычно монтируется в самой верхней точке системы (подробнее: «Как работает автоматический воздухоотводчик для отопления – технические характеристики, виды, правила установки»).
3. Предохранительный клапан. Эта деталь группы безопасности работает в автономном режиме и является обязательным для любой системы, оборудованной расширительным бачком. Основная функция предохранительного клапана – защита других элементов системы от повреждения при возникновении аварийной ситуации (детальнее: «Предохранительный клапан на отопление — какие бывают, как правильно использовать»). Правильный выбор клапана зависит от котла, поскольку он сильнее других элементов подвержен выходу из строя при повышении давления. Предохранительный клапан должен иметь такой же порог срабатывания, который записан в паспорте отопительного котла. Монтаж клапана осуществляется таким образом, чтобы в аварийной ситуации в первую очередь сбрасывалось давление именно в котле.
4. Термометр и манометр. Этот элемент дает возможность осуществлять визуальный контроль за показателями давления и температуры в системе отопления. Как правило, манометр с термометром заключаются в единый корпус.

Монтаж группы безопасности можно осуществлять раздельно, но при этом предохранительный клапан обязательно должен располагаться выше котла. Чаще всего группа безопасности в системе отопления устанавливается в одном месте: так получается гораздо удобнее, надежнее и дешевле. Несмотря на различия разных моделей группы безопасности, их назначение всегда остается одним и тем же, поэтому при выборе подходящего варианта нужно не теряться, а внимательно изучать характеристики каждой модели.

Принцип работы группы безопасности для отопления

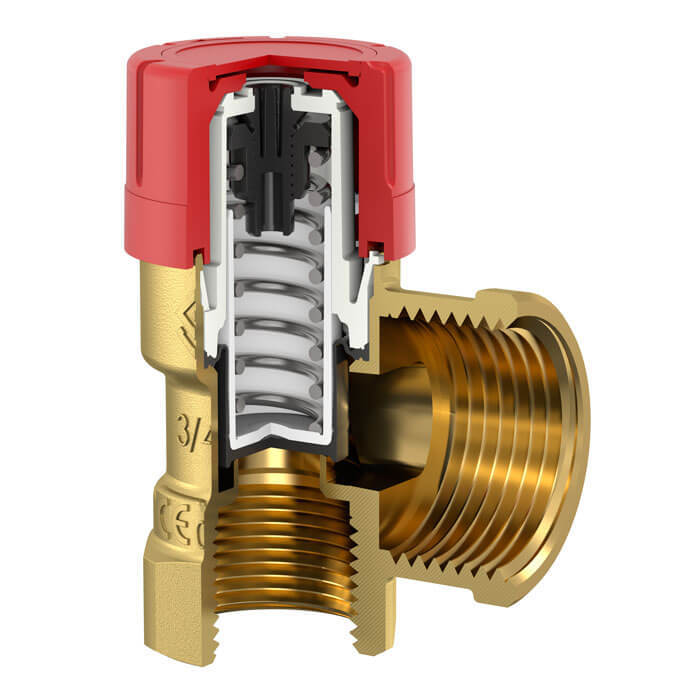

Для лучшей наглядности стоит обратить внимание на фото, где показан принцип действия предохранительного клапана. Как все это работает? Бывают ситуации, когда расширительный бачок не может выполнить отвод возникшего чрезмерного давления (например, при его неисправности).

Система подвергается высокому давлению, и когда его уровень достигает критической точки, в работу вступает предохранительный клапан: его пружина больше не выдерживает создающееся теплоносителем напряжение, поэтому начинает сжиматься. При сжатии пружины открывается вентиль, через который и осуществляется сброс давления.

Излишки теплоносителя и воздуха не уходят просто так: воздухоотводчик выводит излишки воздуха прямо в атмосферу, а через специальный отвод в клапане чрезмерно расширившийся теплоноситель уходит туда, куда он должен поступать. Лучше всего будет присоединить к клапану трубу, через которую излишки теплоносителя будут перемещаться в канализацию.

Правила установки блока безопасности в систему

В большинстве заводских моделей отопительных котлов блок безопасности предустановлен, и дополнительно группа безопасности на отопление не монтируется. Особенно это касается настенных котлов. А вот напольные котлы наличием установленной по умолчанию группы безопасности похвастать не могут, и ее придется монтировать самостоятельно.

Как установить блок безопасности системы отопления? Прежде всего, необходимо заострить внимание на таком элементе отопительной системы, как отсекающие шаровые краны. Еще на этапе монтажа отопительной системы нужно задуматься о том, как будет осуществляться ее ремонт в случае неисправности, да и проверка отопительной системы должна проводиться регулярно – а ведь для этого тоже требуется периодически отсоединять различные отопительные приборы.

Как правило, большинство домовладельцев приходит к мнению, что необходимо создать возможность отсоединить любой из элементов системы так, чтобы не было необходимости сбрасывать всю систему отопления. Именно шаровые краны придут на помощь в этом случае.

В чем заключается принцип работы шаровых кранов? Объяснить этот момент можно на примере протекающего радиатора. Если радиатор протекает, то для ремонта его необходимо снять. При установленных отсекающих кранах их достаточно перекрыть, и теплоноситель будет идти в обход этого радиатора дальше по системе, выполняя при этом свою функцию.

А если бы такие краны отсутствовали, то появилась бы необходимость отключать все систему, сливать теплоноситель – и все это время находиться в доме без обогрева. Специалисты рекомендуют устанавливать отсекающие краны на любые элементы системы отопления, будь то радиаторы, расширительные бачки и пр.

Момент с отсекающими кранами освещен, и теперь можно описать порядок установки группы безопасности. Самым оптимальным решением будет монтаж блока безопасности на трубе подачи, примерно в 1-1,5 метрах от котла. Одной из наиболее распространенных ошибок, которая встречается при выполнении этой работы, является установка отсекающих кранов между котлом и группой безопасности, или же непосредственно на самом блоке. Читайте также: «Из чего состоит группа безопасности для отопления – принцип работы, установка».

В таком случае не стоит рассчитывать на правильную работу системы, а при появлении неисправностей в котле сервисный центр может отказаться его обслуживать, ссылаясь на неверную установку блока безопасности, что нарушает правила эксплуатации системы отопления.

При правильной установке шаровые краны врезаются прямо за группой безопасности, и тогда система будет работать долго, надежно и качественно. При выходе котла из строя работники сервисного центра должны будут провести обследование систем отопления и выполнить ремонт котла, поскольку его неисправность не будет связана с работой блока безопасности – экспертиза системы отопления подтвердит это со 100%-й точностью.

Заключение

Группа безопасности для отопления – это, без сомнения, важный элемент отопительной системы, который позволяет не только обеспечить безопасную и бесперебойную работу системы отопления, но и дает возможность продлить срок ее жизни, что очень благоприятно скажется на экономическом аспекте данного вопроса.
